ГОСРЕЕСТР
Артикул:
m-118402
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Цифровой
Номер записи в ГосРеестре СИ
—
87945-23
Частотный диапазон
—
10Гц … 750кГц
Диапазон частот
—
10 Гц … 750 кГц
Все характеристики
368 235 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

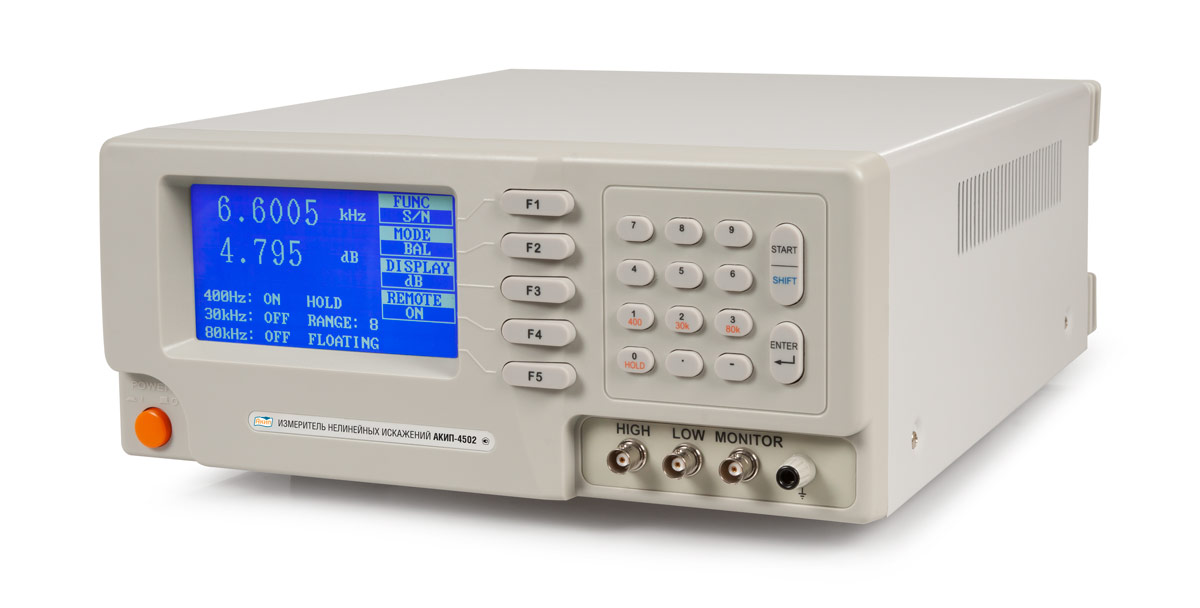

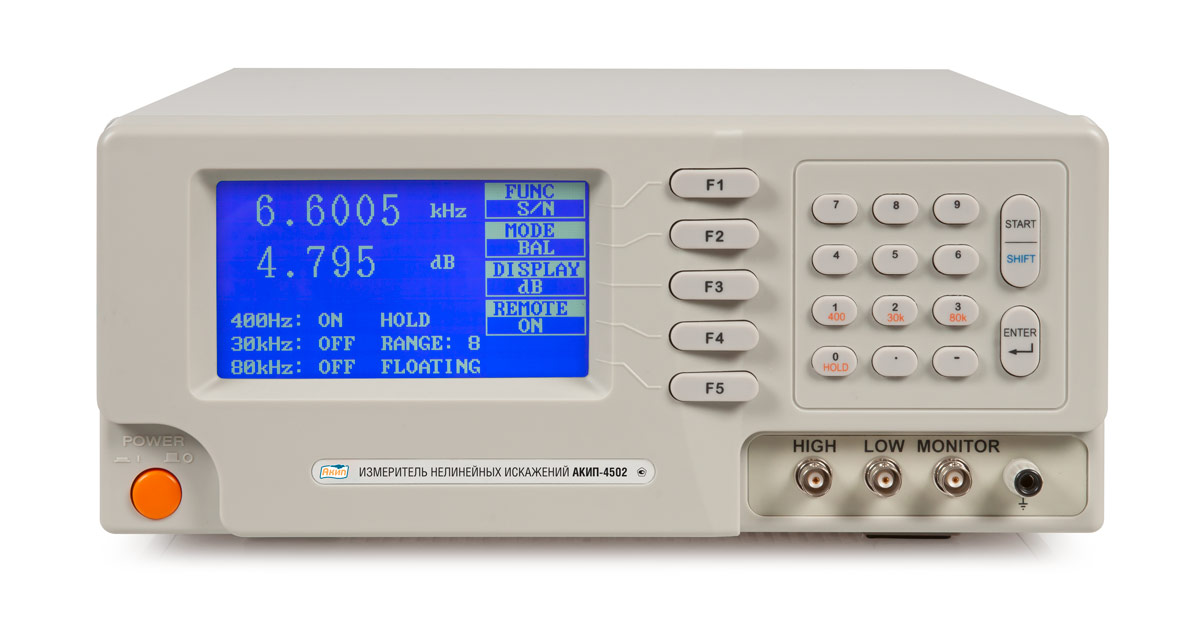

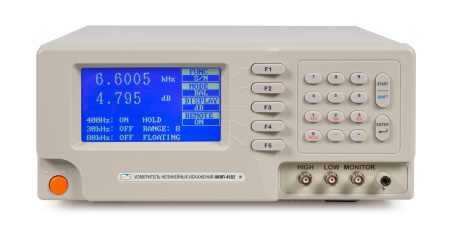

Измеритель нелинейных искажений АКИП-4502 является высокоточным лабораторным прибором и предназначен для автоматического измерения коэффициента на несимметричном и симметричном входах. Измеритель также обеспечивает измерение отношения полной мощности сигнала к сумме мощностей шумов и искажений.
АКИП-4502 объединяет аналоговые и цифровые технологии, управление осуществляется при помощи встроенного микроконтроллера.
Измеритель АКИП-4502 предназначен для применения в учебных заведениях, на заводах, в лабораториях и научно-исследовательских институтах.
Особенности:
- Режимы измерения: коэффициент нелинейных искажений, напряжение, частота, сигнал/ шум (S/N), сигнал-шум/КНИ (SINAD)
- Диапазон частот нессим. вход 10Гц…750кГц
- Диапазон частот симм. вход 10Гц….300кГц
- Диапазон частот в режиме частотомера: 10 Гц…750 кГц
- Большой ЖКИ
- Выход «Monitor»: передача сигнала на осциллограф для отображения фигур Лиссажу.
Документы
AKIP_4502
296,7 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Цифровой |
|
Номер записи в ГосРеестре СИ
|
87945-23 |
|
Частотный диапазон
|
10Гц … 750кГц |
|
Диапазон частот
|
10 Гц … 750 кГц |
|

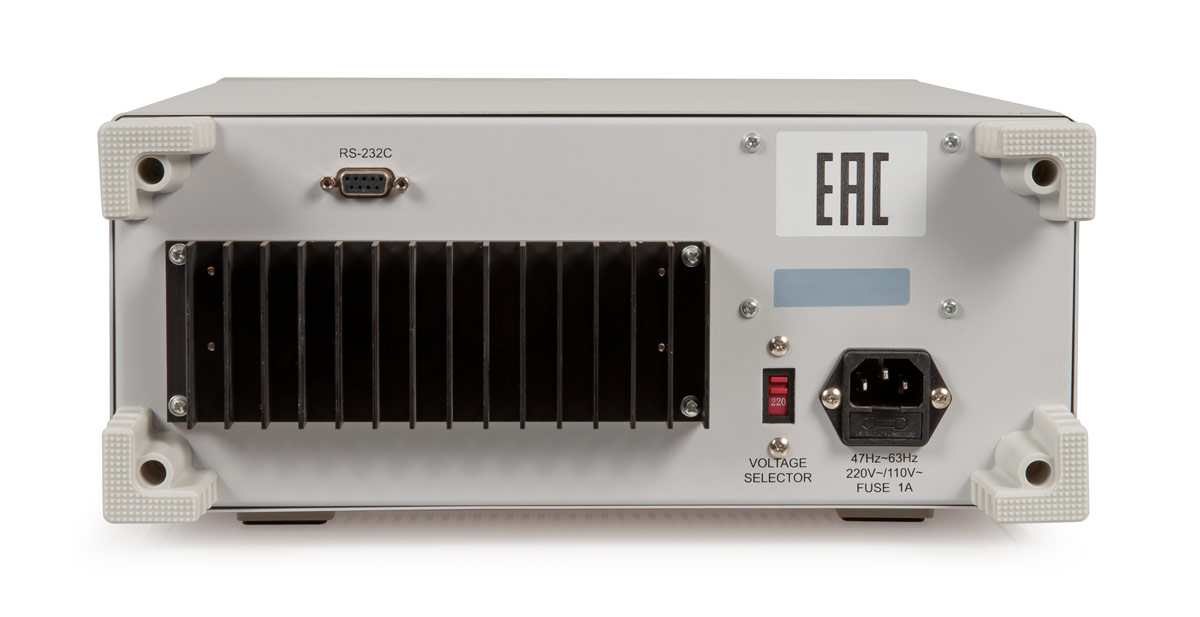

Интерфейс
|
RS-232 |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
- Измеритель нелинейных искажений АКИП-4502
- Шнур питания
- Кабель с зажимом "крокодил"
- Кабель BNC-BNC
- Инструкция по эксплуатации
| Измерение КНИ | |
| Диапазон частот (несимметричный вход) | 10 Гц ... 750 кГц |
| Диапазон частот (симметричный вход) | 10 Гц … 300 кГц |
| Диапазон измерений коэффициента нелинейных искажения (КНИ) |
0,01% ... 50% 0,005% ... 100% 100% ... 0,01%: 300 мВ … 300 В (10 Гц … 110 кГц) 100% … 0,03%: 300 мВ … 300 В (110 кГц … 150 кГц) 100% … 0,03%: 50 мВ … 300 мВ (10 Гц … 150 кГц) |
| Диапазон входных напряжений | 50 мВскз … 300 Вскз |
| Входной импеданс | 100 кОм// 100пФ |
| Погрешность измерения коэффициента нелинейных искажения (КНИ) |
±0,5 дБ (20 Гц … 20 кГц) ±1 дБ (10 кГц … 150 кГц) ±2 дБ (для КНИ < 0,03%) |
| Погрешность индикатора (%) |
±0,01% (в диапазоне 10% … 100%) ±0,001% (в диапазоне 1% ... 9,99%) ±0,0001% (≤1%) |
| Погрешность индикатора (дБ) | ±0,01дБ |
| Измерение переменного напряжения | |
| Диапазон частот U вх | 300 мкВскз … 300 Вскз |
| Диапазон Uвх (несимметричный вход) | 10 Гц ... 750 кГц |
| Диапазон Uвх (симметричный вход) | 10 Гц … 300 кГц |
| Погрешность измерений | ±3% |
| Измерение частоты | |
| Диапазон частот Uвх | 10 Гц ... 750 кГц |
| Чувствительность | ≥5 мВ |
| Диапазон частоты при измерения КНИ | 10 Гц ... 150 кГц |
| Чувствительность | ≥50 мВ |
| Погрешность измерений | ±0,1% ± е.м.р. |
| Измерение S/N (Сигнал/ Шум) | |
| Диапазон измерений | 0 … 99,99 дБ |
| Погрешность измерений | 10 Гц … 750 кГц |
| Измерение SINAD (Сигнал-Шум/ КНИ) | |
| Диапазон измерений | 0 дБ … 80 дБ |
| Погрешность измерений | 10 Гц … 150 кГц (несимметричный), 10Гц … 100 кГц (симметричный) |
| Общие данные | |
| Входной импеданс | 100 кГц / 100 пФ |
| Напряжение питания | ~220- 240 В (± 10%), 50/ 60 Гц (± 2 Гц), 20 ВА |
| Габаритные размеры | 350 х 120 х 340 мм |
| Масса | 5 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
