Артикул:
m-116599
Характеристики
Внесен в ГосРеестр
—
Нет
879 636 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Назначение:
- Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением;
- Проведение трассировки подземных коммуникаций;
- Уточнение местам утечки акустическим течеискателем;
- Диагностика запорной арматуры;
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Области применения:
- Теплосети
- Водоканал
- ЖКХ
- Продуктопроводы
Функции:
- Поиск места разгерметизации трубопроводов и несанкционированных врезок корреляционным методом и акустическим методами;
- Поиск и трассировка подземных коммуникаций (трубопроводы, кабельные линии);
- Диагностика запорной арматуры;
- Поиск мест повреждения кабелей индукционным и акустическим (совместно с генератором высоковольтных импульсов) методами.
Преимущества:
- наличие двух радиоканалов;
- высокая помехозащищенность, регулируемый фильтр;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации;
- визуальная индикация утечки по графику корреляционной функции;
- возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
- проведение трассировки подземных коммуникаций в активном режиме от генератора;
- уточнение места утечки акустическим методом в режиме «График».
Применение:
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

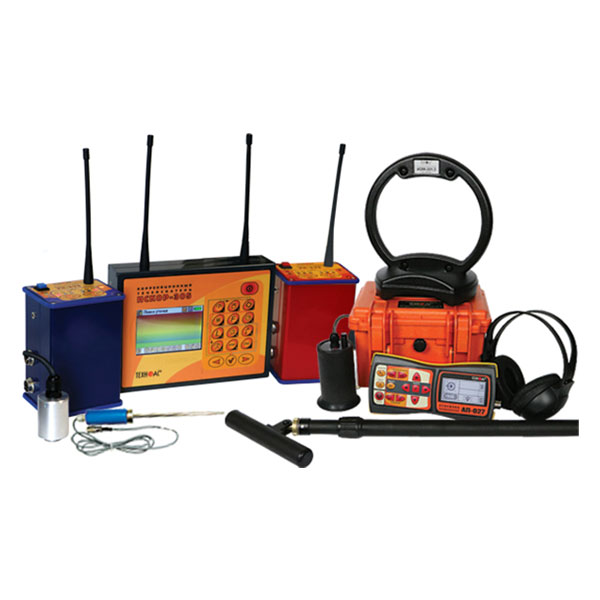

- Корреляционный приемник "КП-305"
- Предусилитель-передатчик "УП-305" 2шт
- Акустический датчик "АДК-305" 2шт
- Антенна 4шт
- Сетевой адаптер 15 В; 4,0 А
- Кабель-разветвитель для одновременной зарядки всего комплекта от сетевого адаптера
- SD-карта (16 Гб)
- Картридер Transcend USB2.0 SD/MicroSD
- Наушники BWhite с регулятором громкости
- Генератор "АГ-105"
- Трассопоисковый приемник "АП-027"
- Комплект акустического датчика "АД-247"
- Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика
- Датчик электромагнитный "ЭМД-247"
- Руководство по эксплуатации
- Транспортные сумки
| Длина диагностируемого участка трубопровода, м | от 10 до 1000 | ||
| Диаметр трубопровода, мм | от 25 до 800 | ||
| Давление в трубопроводе, атм | не менее 1,5 | ||
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см: | |||
| - от 10 до 250 м | не более ±5 | ||
| - от 250 до 500 м | не более ±10 | ||
| - от 500 до 1000 м | не более ±15 | ||
| Время построения корреляционной функции при усреднении по 60 измерениям, мин: | |||
| - от 10 до 250 м | не более 3 | ||
| - от 250 до 500 м | не более 4,5 | ||
| - от 500 до 1000 м | не более 4,5 | ||
| Частоты фильтрации сигнала утечки: | |||
| - фильтр нижних частот, кГц | 1,0, 1,5, 2,2 | ||
| - фильтр верхних частот, кГц | 0,3, 0,4, 0,5 | ||
| - цифровой фильтр, кГц | от 65 до 4500 | ||
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 | ||
| Дисплей | графический, TFT, 320х480 точек | ||
| Электропитание | встроенные Li-Ion аккумуляторы | ||
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 | ||
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от минус 25 до 45 | ||
| Время непрерывной работы, час: | |||
| - в нормальных условиях | не менее 8 | ||
| - при пониженной температуре минус 25°С | не менее 6 | ||
| Средняя наработка на отказ, час | не менее 2000 | ||
| Класс защиты от внешних воздействий: | |||
| - акустического датчика АДК-305 | IP65 | ||
| - предусилителя-передатчика УП-305 | IP51 | ||
| - корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 | ||
| Габаритные размеры, мм: | |||
| - акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м | ||
| - предусилителя-передатчика УП-305 | 135×95×78 | ||
| - корреляционного приемника КП-305 | 152×203×51 | ||
| Масса, кг: | |||
| - акустического датчика АДК-305 | 0,3 | ||
| - предусилителя-передатчика УП-305 | 0,9 | ||
| - корреляционного приемника КП-305 | 1,3 | ||
| Приемник "АП-027" | |||
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | ||
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
|
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | ||
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | ||
| Головные телефоны -синтезированный звук ЧМ. | - | ||
| Встроенный излучатель - синтезированный звук ЧМ. | |||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | ||
| Время непрерывной работы, не менее | 20 часов | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | ||
| Класс защиты от внешних воздействий | IP54 | ||
| Габаритные размеры электронного блока | 220*102*42 мм | ||
| Масса электронного блока, не более | 0,46 кг | ||
| Генератор "АГ-105" | |||
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |||
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» | ||
| «Антенные» режимы | 8192 «8.2» / 32768 «33» | ||
| Режим работы | |||
| «Антенные» режимы | Встроенная передающая антенна «LC» | ||
| Внешняя передающая антенна «АН» | |||
| Режим работы | |||
| Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12сек Частота следования посылок 1Гц |
||
| Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) Соотношение амплитуд 4/1 (соответственно) |
|||
| Выходные параметры при напряжении питания 12…15В | |||
| Выходной ток, А | |||
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» | ||
| 3 - при частоте 32768Гц «33» | |||
| Заданный для автоматического согласования, ≥ | 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» | ||
| 0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» | |||
| Максимальное выходное напряжение, В | |||
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» | ||
| 40 -в других режимах | |||
| Максимальная выходная мощность, Вт | |||
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» | ||
| 6 - При частоте 32768 Гц «33» | |||
| Источники питания | |||
| Напряжение питания | 7…15 В | ||
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5В «тип С» | ||
| Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А |
||
| Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт |
|||
| Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) | ||
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |||
| Функциональные особенности | |||
|
