ГОСРЕЕСТР
Артикул:
m-114298
Характеристики

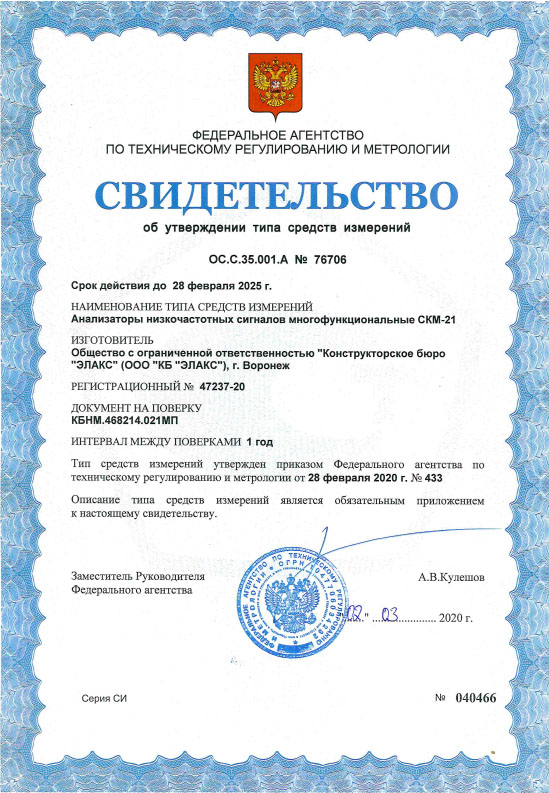

Внесен в ГосРеестр
—
Да
422 760 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
НАЗНАЧЕНИЕ: |
||
|
Оценка параметров маломощных электрических сигналов в централизованном режиме под управлением ПЭВМ. |
Документы
СКМ-21
1,1 мб
SvidCKM21_20
164,8 кб

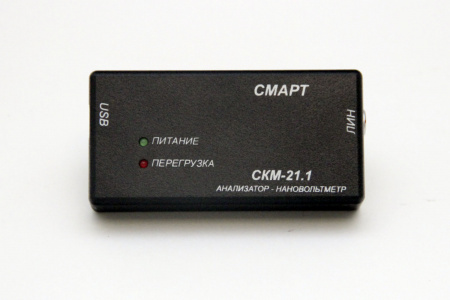

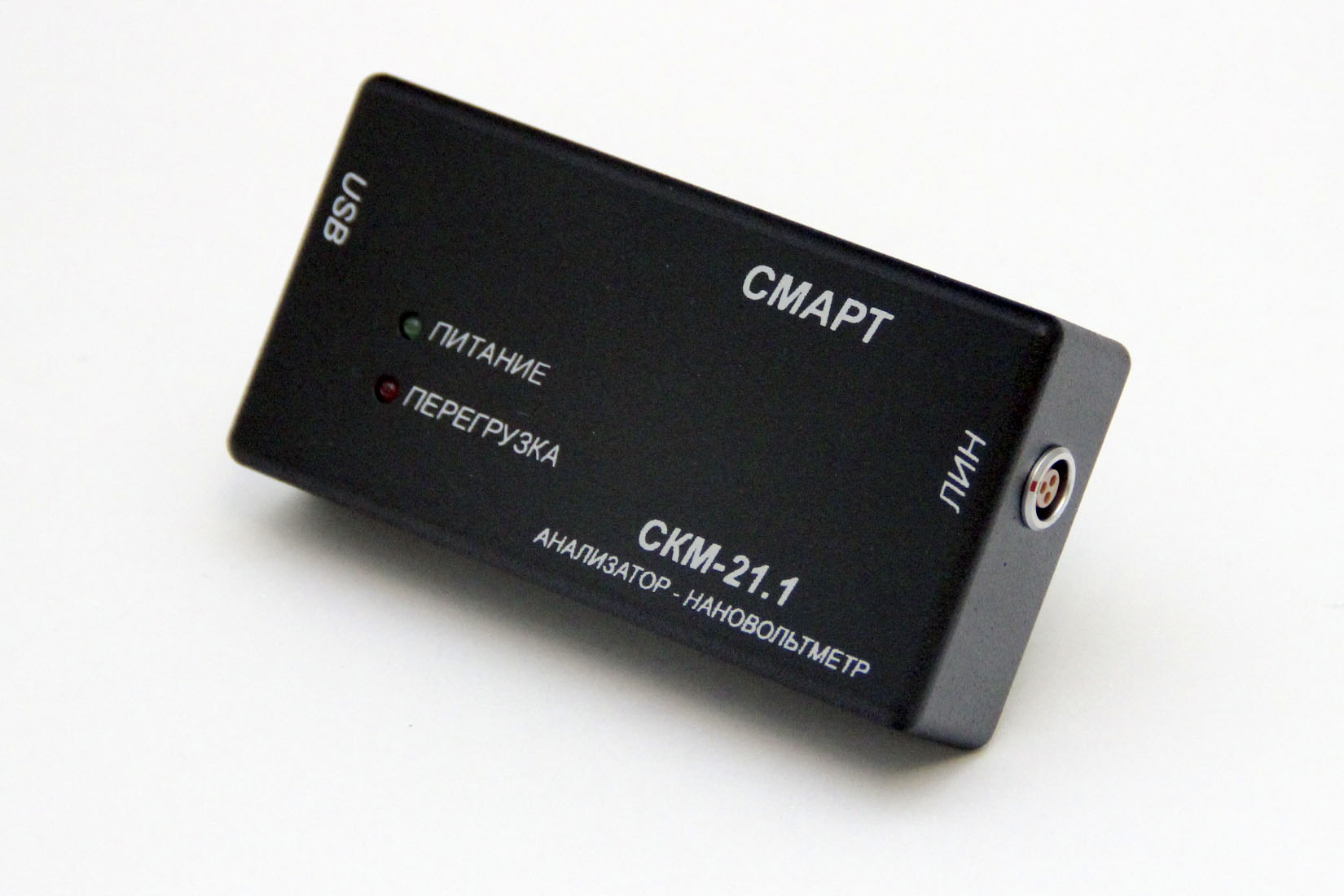

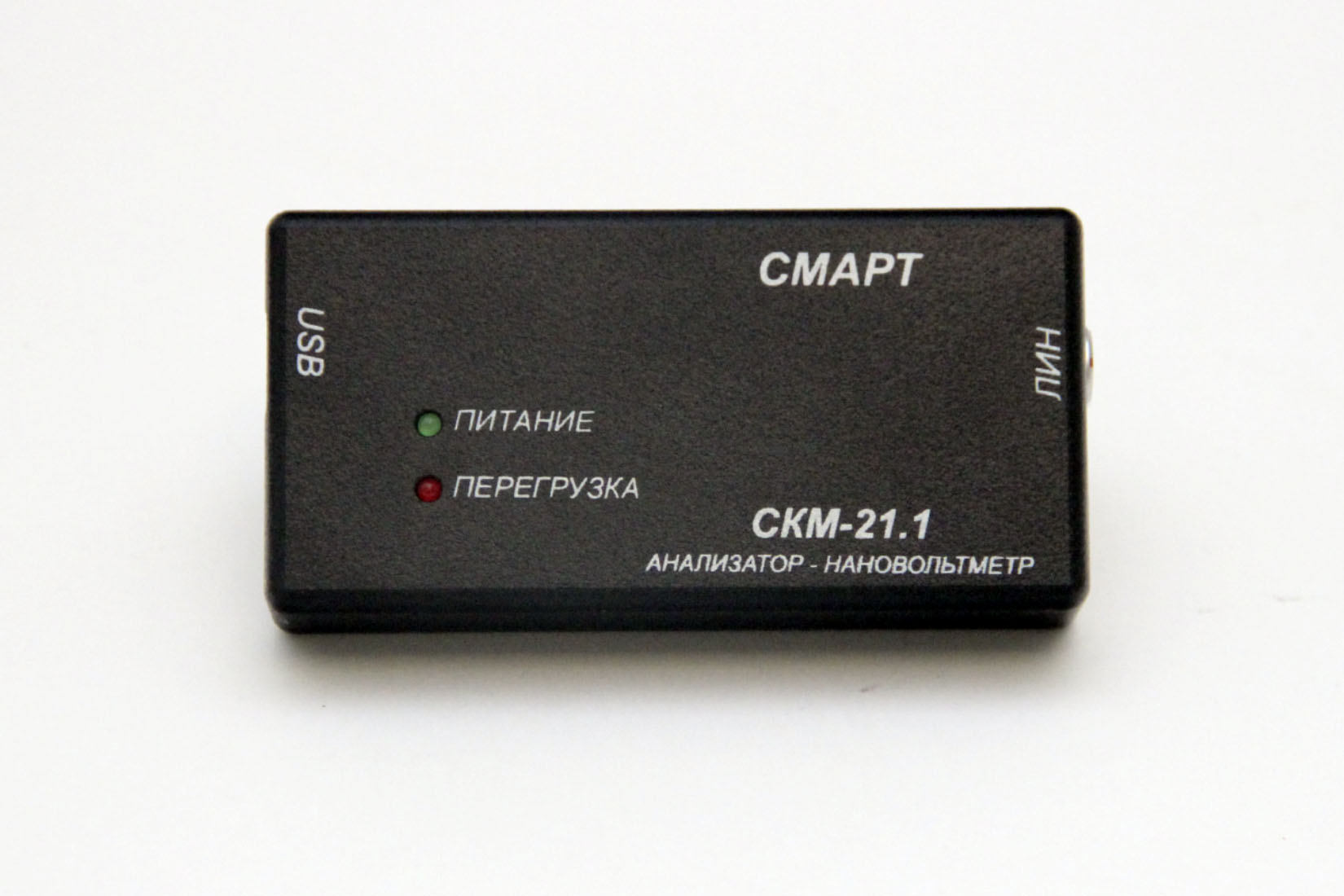

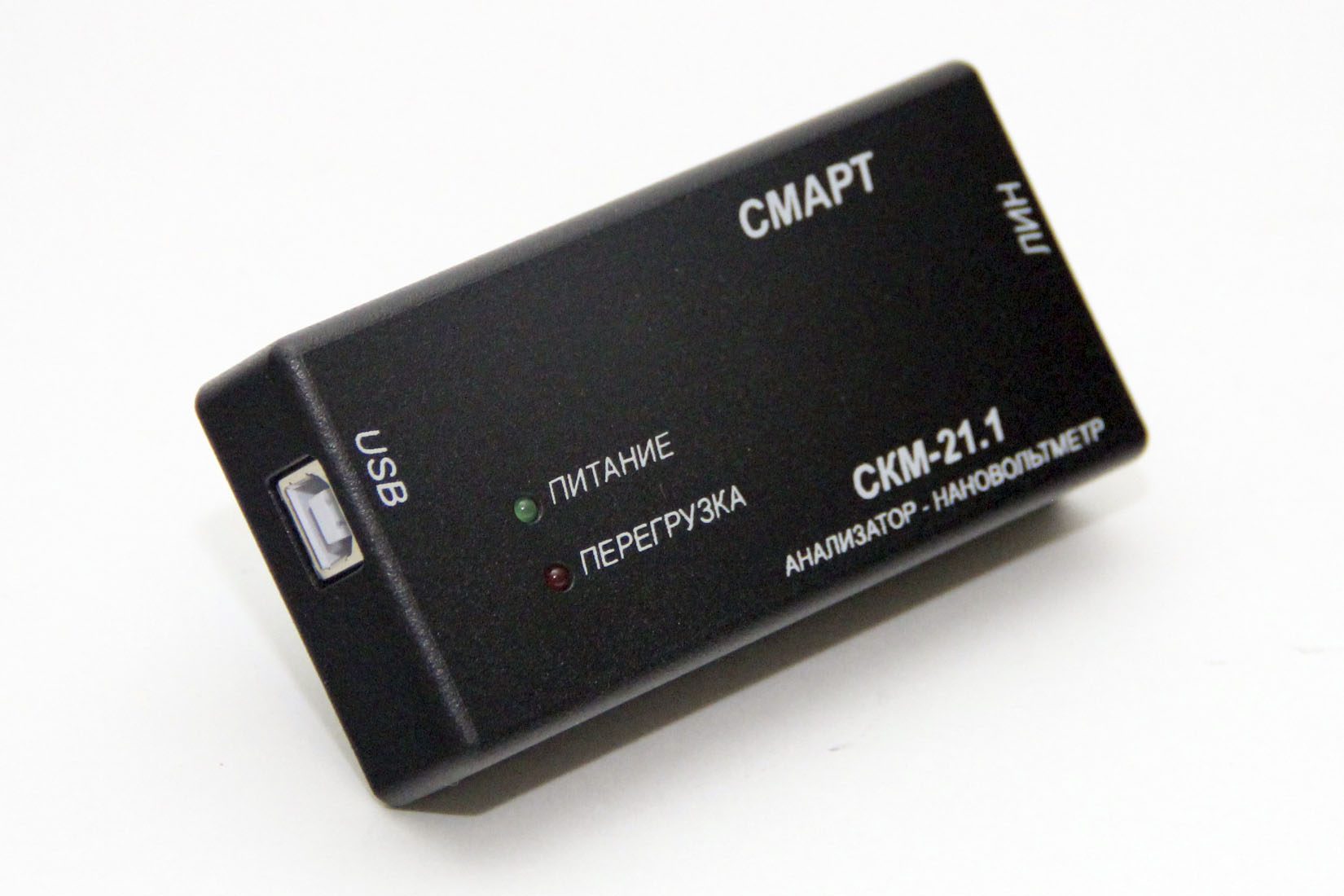

1. Блок измерительный СКМ-21.1 - 1 шт.

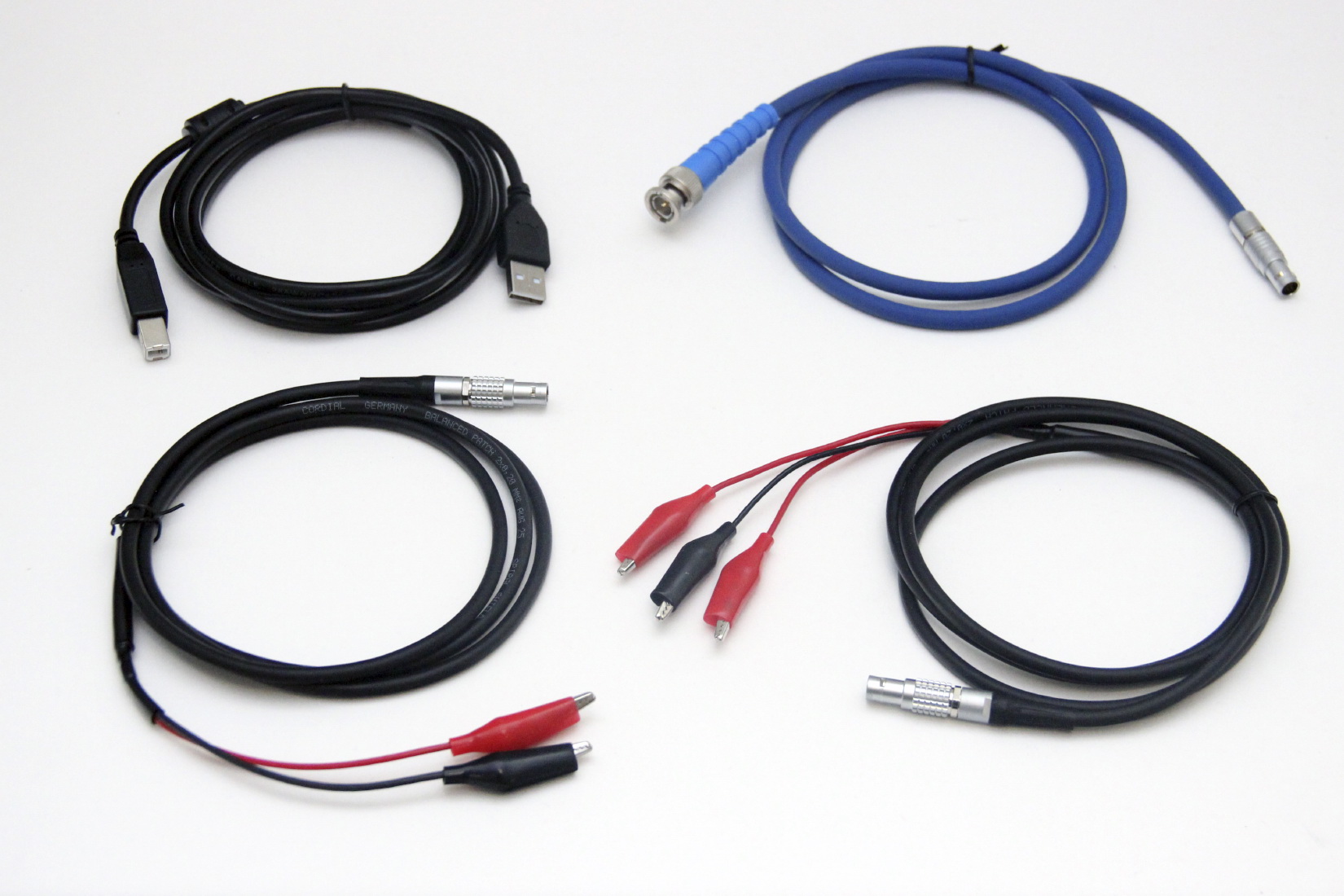

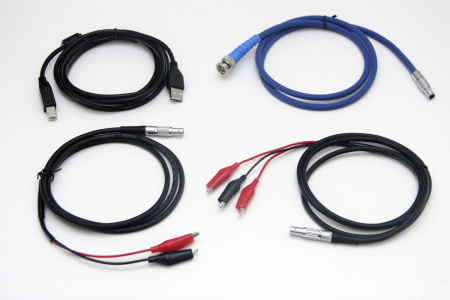

2. Измерительный токосъемник с кабелем - 1 шт.
3. Кабель подключения блоков СКМ-21.1 к USB порту ПЭВМ - 1 шт.
4. Универсальный кабель переходник LEMO-BNC блока СКМ-21.1 - 1 шт.
5. Гальванический контакт подключения несимметричных линий к блоку СКМ-21.1 - 1 шт.
6. Гальванический контакт подключения симметричных линий к блоку СКМ-21.1 - 1 шт.
7. Т-коннектор для подключения к разъему BNC - 1 шт.
8. Заглушка на разъем BNC с сопротивлением 50 Ом - 1 шт.
9. Заглушка на разъем BNC с сопротивлением 600 Ом - 1 шт.
10. Программное обеспечение «СКМ-2 ПО» на флеш-накопителе или CD-диске - 1 шт.
11. Руководство по эксплуатации - 1 шт.
2. Измерительный токосъемник с кабелем - 1 шт.
3. Кабель подключения блоков СКМ-21.1 к USB порту ПЭВМ - 1 шт.
4. Универсальный кабель переходник LEMO-BNC блока СКМ-21.1 - 1 шт.
5. Гальванический контакт подключения несимметричных линий к блоку СКМ-21.1 - 1 шт.
6. Гальванический контакт подключения симметричных линий к блоку СКМ-21.1 - 1 шт.
7. Т-коннектор для подключения к разъему BNC - 1 шт.
8. Заглушка на разъем BNC с сопротивлением 50 Ом - 1 шт.
9. Заглушка на разъем BNC с сопротивлением 600 Ом - 1 шт.
10. Программное обеспечение «СКМ-2 ПО» на флеш-накопителе или CD-диске - 1 шт.
11. Руководство по эксплуатации - 1 шт.
| Режим работы | централизованный (по шине USB ПЭВМ) |
| Виды анализа |
- спектральный анализ с разрешением до 1 Гц; - октавный анализ; - 1/3-октавный анализ |
| Количество независимых каналов | 1 |
| Назначение канала «ЛИН» |
- измерение уровня напряжения переменного тока [В]; - измерение силы переменного тока [А] с использованием НЧ токосъемников; - измерение напряженности электрического [В/м] и магнитного [А/м] поля с использованием НЧ электрической или магнитной антенн |
| При измерении напряжения переменного тока | |
| Диапазон рабочих частот, Гц | от 10 до 20 000 |
| Диапазон измерений, В | от 2*10-8 до 4 |
| Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, дБ, не более | 0.5 |
| При измерении силы переменного тока | |
| Диапазон рабочих частот, Гц | от 63 до 16000 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (Ом-1) | от 15 до 40 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ± 2 |
| Частотная характеристика каналов | ZERO (по ГОСТ 17187-10, ГОСТ 53188.1-2008) |
|
Размерность шкал измерения уровней: - напряжения переменного тока - силы переменного тока |
дБ отн. 10-6 В или мВ; дБ отн. 10-6 А или мА |
| Значения коэффициентов усиления канала «ЛИН» | -10 дБ; 20 дБ; 40 дБ; 60 дБ; 80 дБ |
| Входное сопротивление канала «ЛИН» | 500 кОм |
| Интерфейс работы с ПЭВМ | USB2.0 |
| Электропитание | от USB порта ПЭВМ |
| Потребляемая мощность | не более 0,8 Вт |
|
Рабочие условия эксплуатации: - диапазон рабочих температур; - относительная влажность; - атмосферное давление |
от плюс 10o до плюс 30o С; до 80% при 25o С; от 84 до 106,7 кПа |
| Габариты блока СКМ-21.1 | 100х50х25 мм |
| Масса блока СКМ-21.1 | не более 0,15 кг |
