ГОСРЕЕСТР
Артикул:
m-121435
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
92628-24
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
4.5
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

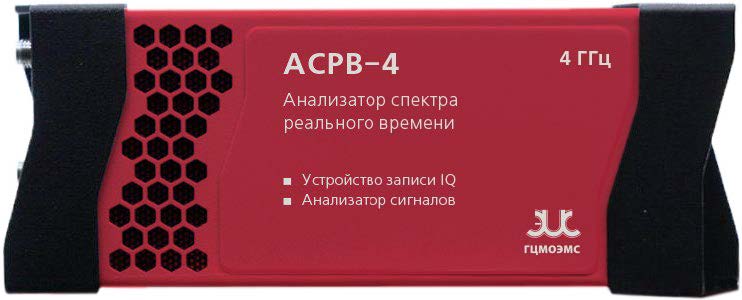

Портативный USB-анализатор спектра реального времени ГЦМО ЭМС АСРВ-4 - это компактное и высокопроизводительное устройство, предназначенное для анализа радиосигналов в широком диапазоне частот. Благодаря своим уникальным характеристикам и современным технологиям, АСРВ-4 идеально подходит для различных приложений, таких как радиомониторинг, диагностика оборудования, радиосвязь и научные исследования.
Одной из ключевых особенностей АСРВ-4 является его способность работать в широкой полосе частот от 9 кГц до 4,5 ГГц. Более того, опционально доступен расширенный диапазон частот до 6,3 ГГц. Оборудование предусилителем обеспечивает высокую чувствительность при работе с слабыми сигналами, что особенно важно при работе с помехозащищенными сигналами.
Для обеспечения высокой точности анализа АСРВ-4 оснащен полосой пропускания 6,25 МГц и высокой скоростью развертки спектра > 20 ГГц/с. Это позволяет устройству захватывать и обрабатывать широкие полосы частот с высоким разрешением, обеспечивая точное определение харрактеристик сигналов.
Для гарантирования высокой чистоты сигналов, АСРВ-4 имеет типовой фазовый шум -110 дБн/Гц на частоте 1 ГГц при отстройке 10 кГц. Более того, остаточные отклики -110 дБмВт гарантируют чистый и точный сигнал, что особенно важно при работе с помехозащищенными сигналами.
Для удобства подключения и передачи данных, АСРВ-4 оснащен интерфейс USB-С 3.0/2.0. Это позволяет устройству подключаться к компьютерам или ноутбукам и передавать данные в режиме реального времени. Более того, USB-С обеспечивает высокую скорость передачи данных, что делает АСРВ-4 идеальным выбором для приложений, требующих быстрой обработки больших объемов данных.
В заключение, портативный USB-анализатор спектра реального времени ГЦМО ЭМС АСРВ-4 - это компактное и высокопроизводительное устройство для анализа радиосигналов. Своей способностью работать в широком диапазоне частот, высокой точностью анализа и современными технологиями цифровой обработки сигналов, АСРВ-4 идеально подходит для различных приложений, таких как радиомониторинг, диагностика оборудования, радиосвязь и научные исследования. Благодаря интерфейсу USB-С 3.0/2.0, АСРВ-4 обеспечивает удобное подключение и быструю передачу данных, что делает его незаменимым инструментом для специалистов в области радиоэлектроники и связи.
Документы
92628-24
304,6 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
92628-24 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
4.5 |
|
Фазовый шум
|
-110 дБн/Гц |
|
Максимальный измеряемый уровень
|
+23 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
12 |
| Частота | |||||
| Диапазон частот | 9 кГц — 4,5 ГГц, 9 кГц — 6,3 ГГц (опция УЧ) | ||||
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы | ||||
| Опорный генератор | Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6, внутренний термостатированный генератор OCXO (опция), дрейф температуры < 0,2 x 10-6 | ||||
| Чистота спектра | |||||
| Однополосный фазовый шум | дБн/Гц | ||||
| Несущая частота | 500 МГц | 1 ГГц | 3 ГГц | 6 ГГц | |
| 1 кГц | -109,3 | -104,4 | -96,5 | -90,2 | |
| 10 кГц | -117,4 | -111,3 | -100,3 | -98,4 | |
| 100 кГц | -117,2 | -109,3 | -98,5 | -96,6 | |
| 1 МГц | -131,2 | -129,5 | -124,4 | -119,6 | |
| Остаточный отклик Подавление ложных сигналов включено, дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов | Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт | |
| 100 кГц — 100 MГц | < -85 | < -105 | < -100 | ||
| 100 MГц — 4,5 ГГц | < -85 | < -105 | < -120 | ||
| 100 MГц — 6,3 ГГц | < -85 | < -105 | < -120 | ||
| Подавление ложных сигналов выключено | 100 кГц — 100 MГц | < -85 | < -95 | < -115 | |
| 100 MГц — 4,5 ГГц | < -85 | < -95 | < -100 | ||
| 100 MГц — 6,3 ГГц | < -77 | < -95 | < -110 | ||
| Подавление радиопомех от зеркального канала | >+90 дБн (подавление помех включено), >+35 дБн (подавление помех выключено, типовое значение) | ||||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± N x 125 MГц, N = 1, 3, 5…) | ||||
| Линейность | |||||
| IIP3 (дБмВт) Шаг 2 MГц 6 дБFs/тон | 1 ГГц | 3 ГГц | 6 ГГц (с опцией УЧ) | ||
| R. L. = +20 дБмВт | 48,7 | 41,8 | 37,6 | ||
| R. L. = 0 дБмВт | 27,6 | 27,6 | 24,5 | ||
| R. L. = -20 дБмВт | 9,2 | 8,7 | 4,6 | ||
| R. L. = -50 дБмВт | -28,1 | -26,8 | -28,3 | ||
| IIP2 (дБмВт) Шаг 2 MГц 6 дБFs/тон | 1 ГГц | 2 ГГц | 3 ГГц (с опцией УЧ) | ||
| R. L. = +20 дБмВт | > 77 | > 82 | > 82 | ||
| R. L. = 0 дБмВт | > 77 | > 77 | > 77 | ||
| R. L. = -20 дБмВт | > 67 | > 67 | > 67 | ||
| R. L. = -50 дБмВт | > 62 | > 62 | > 67 | ||
| Обработка сигналов | |||||
| Полоса анализа | Максимум 6,25 MГц, коэффициент децимации 1 | ||||
| Синфазно-квадратурные данные (IQ) | 7,8125 выборок в секунду Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256 на основе FPGA, всего 9 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит | ||||
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | ||||
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | |||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | ||||
| Амплитуда | |||||
| Максимальная безопасная входная мощность (CW) | +26 дБмВт | 30 MГц — 4,5 ГГц/6,3 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | |||
|
|
+10 дБмВт | 100 кГц — 30 MГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | |||
| Максимальное напряжение | ± 15 В постоянного тока | ||||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +26 дБмВт | ||||
| Погрешность амплитуды | ± 1,5 дБ | ||||
| Пульсация спектра в полосе пропускания ПЧ | ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | ||||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | ||||
| РЧ-предусилители | Преобразователи частоты (частота ≥ 50 MГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение | ||||
| КСВН | < 1,7:1 | 30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ +10 дБмВт) | |||
| < 2,0:1 | 30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ 0 дБмВт) | ||||
| < 2,5:1 | 30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ -40 дБмВт) | ||||
| Средний уровень собственных шумов (DANL) дБмВт/Гц | Диапазон частот | R. L. = 0 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3) | |
| Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала | 9 кГц | < -103,6 | < -114,2 | < -116,2 | |
| 100 кГц — 100 MГц | < -131,3 | < -136,3 | < -134,8 | ||
| 100 MГц — 3,0 ГГц | < -130,3 | < -148,4 | < -157,3 | ||
| 3,0 ГГц — 4,5 ГГц | < -124,4 | < -141,5 | < -158,4 | ||
| 3,0 ГГц — 6,3 ГГц | < -124,6 | < -141,6 | < -158,2 | ||
| Стандартный анализ спектра | |||||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | ||||
| Полоса разрешения (RBW) | 1 Гц — 1 MГц | ||||
| Полоса видеосигнала (VBW) | 1 Гц — 1 MГц | ||||
| Операции над графиками | Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр | ||||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | ||||
| Скорость развёртки — Стандартный анализ спектра | 75,2 ГГц/с | ПЛИС | RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное | ||
| 35,2 ГГц/с | ПЛИС | RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| 5,4 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| 2,2 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| Анализ данных / Нулевой диапазон измерения | |||||
| Максимальное разрешение по времени | 256 нс | ||||
| Максимальная полоса анализа | 6,25 MГц | ||||
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | ||||
| Анализ спектра в реальном времени | |||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | ||||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | |||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |||
| N = 1024, D = 1 | 7 629 раз/сек | 262,144 мкс | |||
| N = 32, D = 1 | 244 140 раз/сек | 8,192 мкс | |||
| Полоса анализа в реальном времени | 6,25 MГц | ||||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||||
| Полоса разрешения (RBW) | 920 кГц — 3,59 кГц (окно с плоской вершиной), 488 кГц — 1,90 кГц (окно Блэкмана-Натталла), 9 градаций для каждого типа окна | ||||
| Разрешение по амплитуде | 0,75 дБ э V t м | ||||
| Генератор сигналов (ОПЦИЯ ТГ) | |||||
| Диапазон частот | 100 кГц — 6,3 ГГц, с шагом 10 Гц | ||||
| Диапазон мощности | -50 дБмВт — 0 дБмВт, с шагом 0,25 дБ | ||||
| КСВН | < 2,0:1 | 30 МГц — 6,3 ГГц | |||
| Негармонические фазовые шумы | < -50дБн | ||||
| Гармоническая волна | 100 кГц — 30 MГц | 30 MГц — 1,6 ГГц | 1,6 ГГц — 3 ГГц | 3 ГГц — 3,2 ГГц | 3 ГГц ~ 6,3 ГГц |
| Вторая гармоника | < -10 дБн | < -10 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
| Третья гармоника и выше | < -10 дБн | < -10 дБн | < -20 дБн | <-20 дБн | < -20 дБн |
| Утечка сигнала на приёмник | 100 кГц — 30 МГц | > +90 дБн | |||
| 30 МГц — 3 ГГц | > +80 дБн | ||||
| 3 ГГц — 6,3 ГГц | > +70 дБн | ||||
| Общие характеристики | |||||
| Входы и выходы | Источник питания | Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A Допустимый диапазон напряжения: 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик | |||
| Данные | Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания) | ||||
| Вход РЧ-сигнала | Разъём SMA (F), полное входное сопротивление 50 Ом | ||||
| Вход внешних опорных тактовых сигналов | Разъём MCX (F), амплитуда ≥ 1,5 В пик-пик, полное входное сопротивление 330 Ом | ||||
| Вход внешнего запуска | Встроенный в плату MUXIO, 3,3 В КМОП, высокоомный | ||||
| Выход внешнего запуска | Встроенный в плату MUXIO, 3,3 В КМОП | ||||
| Потребляемая мощность | Пиковая 10 Вт, типовая 7 Вт — 10 Вт, порт электропитания (5 В, 2 A макс.), порт передачи данных (5 В, 1 A макс.) | ||||
| Температура эксплуатации | 0 — +60 °С (стандартный температурный класс) | ||||
| –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Температура хранения | –20 — +70 °С (стандартно) | ||||
| –40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Масса и габариты | Габариты 142 x 54 x 16 мм, масса 159 г (без защитного футляра и конструктивных элементов, но с учётом длины разъёма) Габариты: 156 x 62 x 22 мм, масса 296 г (с учётом защитного футляра и конструктивных элементов, а также длины разъёма) | ||||
| Код | Опция | Пояснение |
| УЧ | Увеличение частоты (аппаратная опция) | Расширение диапазона частоты до 9 кГц — 6,3 ГГц |
| ТГ | Встроенный генератор сигналов (аппаратная опция) | Генератор сигналов 100 кГц — 6,3 ГГц |
| О1 | Встроенный опорный генератор OCXO (аппаратная опция) | Обеспечение большей стабильности генератора опорных импульсов |
| ИО1 | Внешняя плата MUXIO | Преобразование интерфейса MUXIO в несколько разъёмов MMCX для подключения триггерного входа, выхода и других сигналов |
| ИО2 | Внешний модуль ГНСС | Стандартный модуль ГНСС, подключённый к MUXIO |
| ИО3 | Внешний модуль ГНСС с ОСХО | Модуль ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов |
| Т | Расширенный температурный диапазон | Расширение рабочей температуры до -40 — +50 °C |
