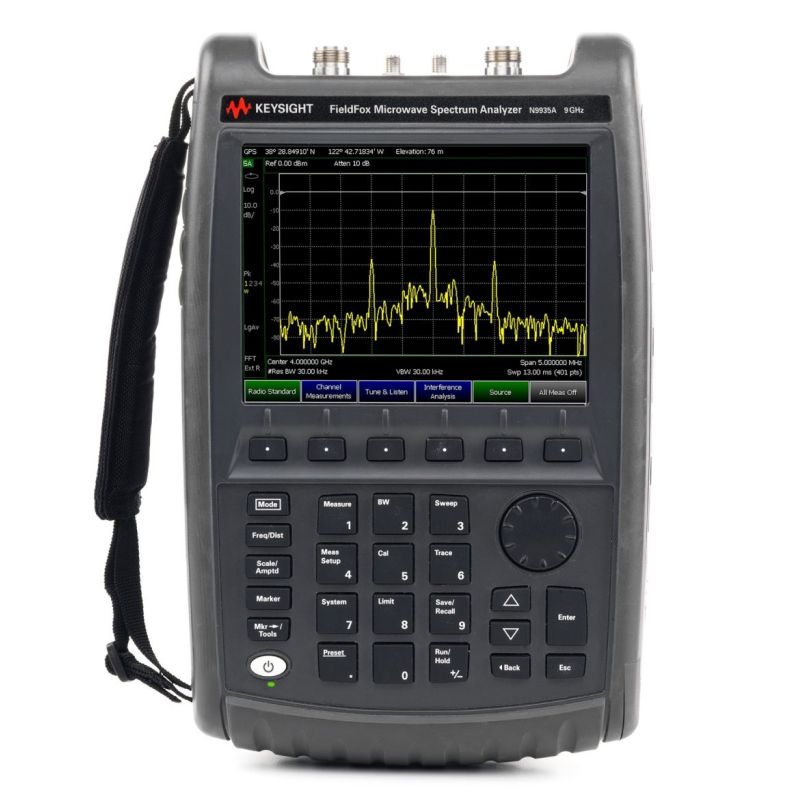

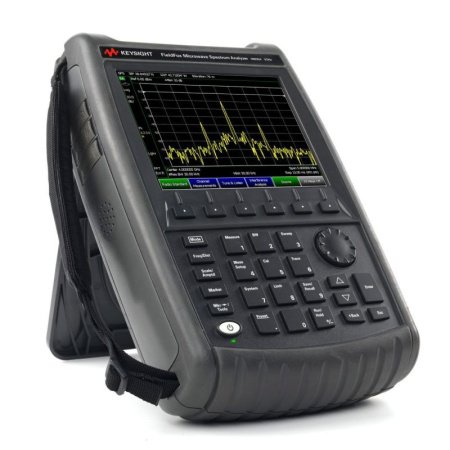

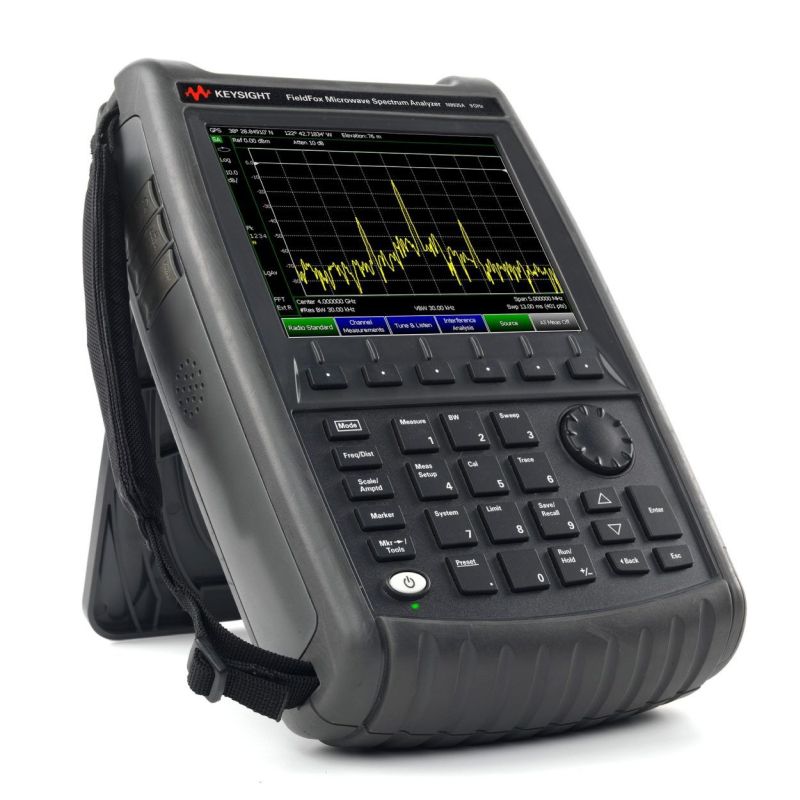

Портативный СВЧ-анализатор спектра Keysight FieldFox N9935A (от 30 кГц до 9 ГГц)

Портативный СВЧ-анализатор спектра Keysight FieldFox N9935A представляет собой многофункциональное измерительное устройство, разработанное для профессионального решения задач в области радиочастотного и микроволнового анализа. Этот прибор обладает широкими возможностями и высокой точностью, что делает его востребованным инструментом для инженеров и техников, работающих в области связи, аэрокосмической промышленности, оборонных систем и научных исследований.

Одной из ключевых характеристик модели N9935A является диапазон рабочих частот: анализатор способен работать с сигналами в пределах от 30 кГц до 9 ГГц. Это покрывает большинство распространённых радиочастотных диапазонов, включая многие современные и устаревшие стандарты связи. Анализатор оснащён двумя встроенными портами, что обеспечивает комфортное подключение и возможность одновременного измерения нескольких сигналов или работы с разными типами приборных цепей. Максимальная ширина полосы анализа составляет 10 МГц, что позволяет изучать как относительно узкополосные, так и более широкие сигналы с высокой детализацией.

Одним из достоинств FieldFox N9935A является низкий уровень собственных шумов, достигающий значений порядка –155 дБм при частоте 1 ГГц. Это означает, что прибор способен выявлять даже очень слабые сигналы на фоне шума, что чрезвычайно важно при проведении точных измерений в условиях низкосигнального уровня. В дополнение к этому, точка пересечения третьего порядка (TOI) составляет +15 дБм, что демонстрирует хорошую линейность и устойчивость к помехам интермодуляции. Динамический диапазон измерений, свободный от паразитных процессов, равен или превышает 105 дБ, что обеспечивает широкие возможности по обнаружению и анализу сигналов, даже если они сильно различаются по уровню.

Технические параметры устройства включают высокую точность измерений: суммарная погрешность уровня составляет всего ±0,5 дБ, что гарантирует достоверность полученной информации. Кроме того, точность настройки частоты опорного генератора лежит в пределах ±1,7·10⁻⁶, что обеспечивает стабильность и повторяемость результатов, важную при калибровках и долгосрочных измерениях.

Ergономика и удобство эксплуатации также находятся на высоком уровне. Анализатор оснащён ярким и информативным 6,5-дюймовым транфлективным цветным LCD-дисплеем с LED подсветкой, что облегчает работу при разных условиях освещённости, включая яркий солнечный свет. Наличие интерфейсов USB и LAN позволяет подключать прибор к компьютеру или локальной сети для передачи данных, удалённого управления и интеграции в автоматизированные системы тестирования.

Кроме того, FieldFox N9935A отличается высокой скоростью обработки данных: для получения спектра из 201 точки при одной развертке требуется всего 210 миллисекунд, что важно для оперативного мониторинга и динамического анализа сигнала. Управление аттенюатором реализовано с шагом ослабления 5 дБ, что обеспечивает возможность тонкой настройки входного сигнала и предотвращения перегрузок при работе с мощными источниками.

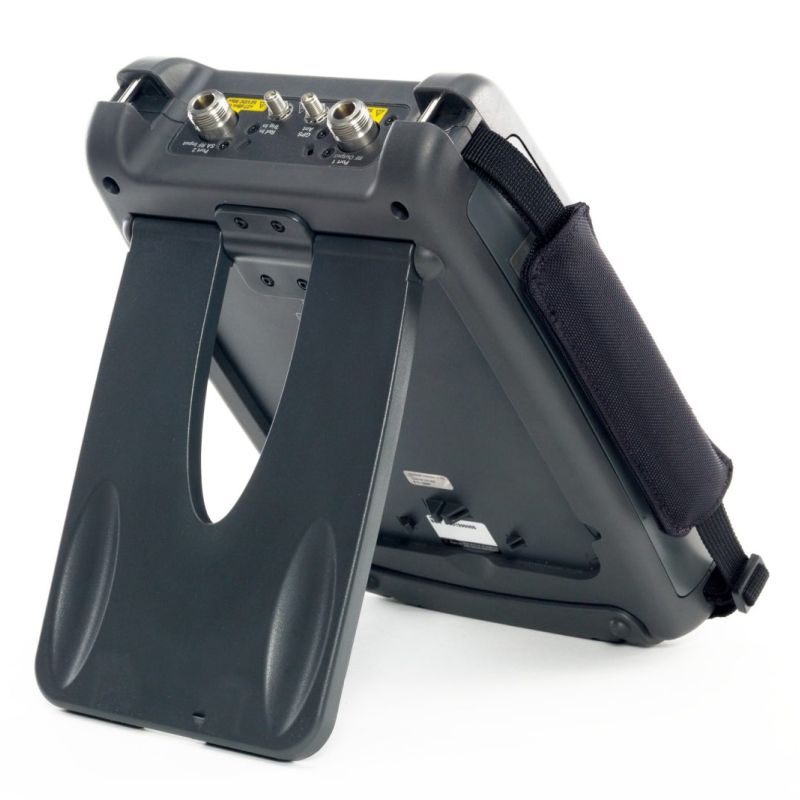

Разъём для подключения внешних сигналов представлен стандартным и надёжным разъёмом типа N (розетка), который широко распространён в RF-оборудовании и гарантирует качественное соединение с минимальными потерями.

Таким образом, портативный СВЧ-анализатор спектра Keysight FieldFox N9935A является высокоточным, функциональным и удобным в эксплуатации прибором, предназначенным для задач разнообразного уровня сложности в области радиотехнических измерений. Его технические характеристики и конструктивные особенности делают его достойным выбором для специалистов, нуждающихся в надежном и универсальном инструменте для анализа радиочастотных сигналов и систем.
