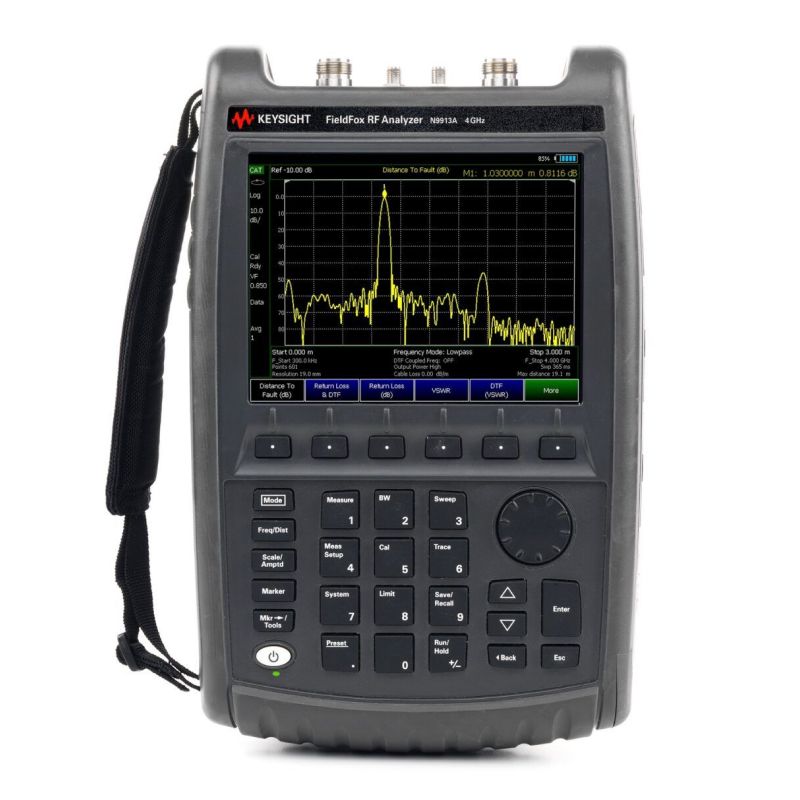

Портативный СВЧ-анализатор Keysight FieldFox N9913A (от 30 кГц до 4 ГГц)

Портативный СВЧ-анализатор Keysight FieldFox N9913A представляет собой современное измерительное устройство, которое сочетает функциональность нескольких приборов в одном компактном корпусе. Его основное назначение – проведение комплексных измерений в области радиочастот и микроволн, что делает его востребованным инструментом как для лабораторных исследований, так и для работы в полевых условиях. Прибор внесен в Государственный реестр средств измерений под номером 53569-13, что подтверждает его соответствие установленным стандартам и допускает использование в официальных измерениях.

Диапазон рабочих частот FieldFox N9913A охватывает область от 100 кГц при анализе спектра и от 30 кГц при работе с антенно-фидерными устройствами и векторным анализатором цепей. Верхняя граница измерений составляет 4 ГГц, что позволяет применять прибор для анализа широкого спектра радиотехнических задач. Высокий динамический диапазон в 100 дБ и низкий уровень зашумленности графика (0,004 дБ СКЗ) обеспечивают высокую точность и детализацию результатов.

Устройство оснащено двумя измерительными портами, что расширяет его возможности при работе с S-параметрами, измерениями коэффициента усиления или вносимых потерь. Максимальная скорость проведения развертки в 201 точке составляет 210 мс, что особенно важно при тестировании сложных систем в реальном времени. Дополнительные функции, такие как QuickCal, векторный вольтметр, измерения параметров кабелей методом TDR и режим анализа смешанных S-параметров, делают прибор универсальным решением для инженеров и исследователей.

FieldFox N9913A выполняет широкий набор прикладных задач: измерение расстояния до неоднородностей, балансировку кабелей, анализ помех, определение обратных потерь и оценку характеристик антенн, фильтров, усилителей и кабельных систем, включая устройства на 75 Ом. Возможности анализа сигналов включают встроенный измеритель мощности, поддержку режима ERTA для оценки передачи на больших расстояниях, исследование ВЧ-импульсов и анализ спектрограммы.

Отдельно стоит отметить встроенные системные возможности: источник постоянного напряжения, GPS-приемник, поддержку работы с USB-измерителями мощности, а также режимы непрерывной генерации сигналов и частотного свипирования. Прибор имеет диапазон ослабления аттенюатора в 30 дБ с шагом 5 дБ, низкий средний уровень собственных шумов (-155 дБм на 1 ГГц) и хорошие показатели фазового шума.

Благодаря поддержке стандартных кодов SCPI прибор легко интегрируется в автоматизированные измерительные комплексы. Он может применяться как в задачах настройки и диагностики радиосистем, так и в практических измерениях напряженности поля, тестировании по методу «воздействие-отклик» и даже для настройки радиосигналов в режимах AM/FM с возможностью их прослушивания.

Таким образом, Keysight FieldFox N9913A представляет собой надежный и многофункциональный инструмент, способный заменить целый парк стационарных измерительных систем, при этом сохраняя портативность и удобство эксплуатации в самых различных условиях.
