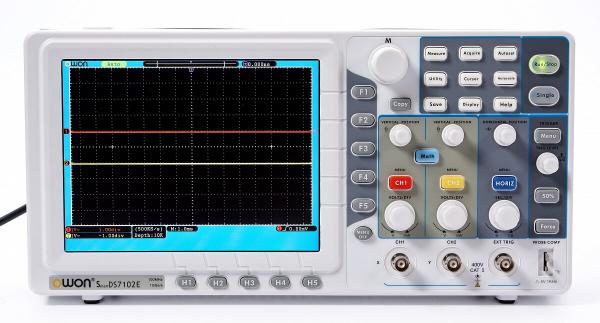

Прибор OWON SDS7102E - цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 100 МГц.
Это более дешевый (эконом-вариант) исполнения прибора OWON SDS7102, выполненный с меньшим объемом глубины встроенной памяти, равным 10К (тысяч) точек/канал в базовом варианте комплектации. Эта глубина памяти может быть опционально расширена до значения 10М точек/'канал.
Частота дискретизации 500 Мвыб/сек при работе 2-х каналов одновременно. Максимальная дискретизация 1 Гвыб/сек - при работе 1-го канала.
Конструкцией осциллографа OWON SDS7102E предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе установлен цветной TFT-дисплей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Осциллограф способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
Это более дешевый (эконом-вариант) исполнения прибора OWON SDS7102, выполненный с меньшим объемом глубины встроенной памяти, равным 10К (тысяч) точек/канал в базовом варианте комплектации. Эта глубина памяти может быть опционально расширена до значения 10М точек/'канал.
Частота дискретизации 500 Мвыб/сек при работе 2-х каналов одновременно. Максимальная дискретизация 1 Гвыб/сек - при работе 1-го канала.
Конструкцией осциллографа OWON SDS7102E предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе установлен цветной TFT-дисплей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Осциллограф способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
8" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
24 |
- Осциллограф OWON SDS7102E
- Инструкция по эксплуатации
- Кабель USB
- Шнур электропитания
- Компакт-диск (программа обмена данными)
- Пассивные пробники-щупы 2 шт.
| Характеристики настольного осциллографа | |
| Серия | SDS-E (Smart DS-E) |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 + 1 внешний |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Ограничение полосы пропускания | 20 МГц |
| Канал-канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 1 Мб |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации |
0,5 Выб / с - 1 ГВыб / с в одноканальном режиме 0,5 Выб / с - 500 МВыб / с в двухканальном режиме |
| Точность | ± 100 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Время нарастания | < 3,5 нс |
| Смещение |
± 1 В (2 мВ / дел - 100 мВ / дел) ± 10 В (200 мВ / дел - 1 В / дел) ± 100 В (2 В / дел - 10 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный |
| Диапазон уровня запуска триггера | CH1 ~ CH2: ± 6 деления от центра экрана |
| EXT: ± 600 мВ | |
| EXT/5: ± 3 В | |
| Точность уровня триггера | CH1 ~ CH2: ± 0,3 дел |
| EXT: ± (6 % от настройки + 40 мВ) | |
| EXT/5: ± (6 % от настройки + 200 мВ) | |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Чувствительность | 0,3 дел |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, = |
| отрицательный наклон >, <, = | |
| Диапазон удержания триггера | 24 нс ~ 10 с |
| Запуск по альтернативе | |
| CH1 | фронт, импульс, видео, наклон |
| CH2 | фронт, импульс, видео, наклон |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔV разница во времени между курсорами ΔT |
| Автоматическое измерение | Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B , Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase. |
| Математические функции | +, -, *, / FFT |
| Хранение сигналов | 15 форм сигналов |
| Частота | прямоугольная волна 1 кГц |
| Общие характеристики | |
| Тип дисплея | 8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов |
| Питание | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB, LAN |
| Метод охлаждения | естественная конвекция |
| Габариты | 348 х 170 х 78 мм |
| Вес нетто | 1,5 кг |
