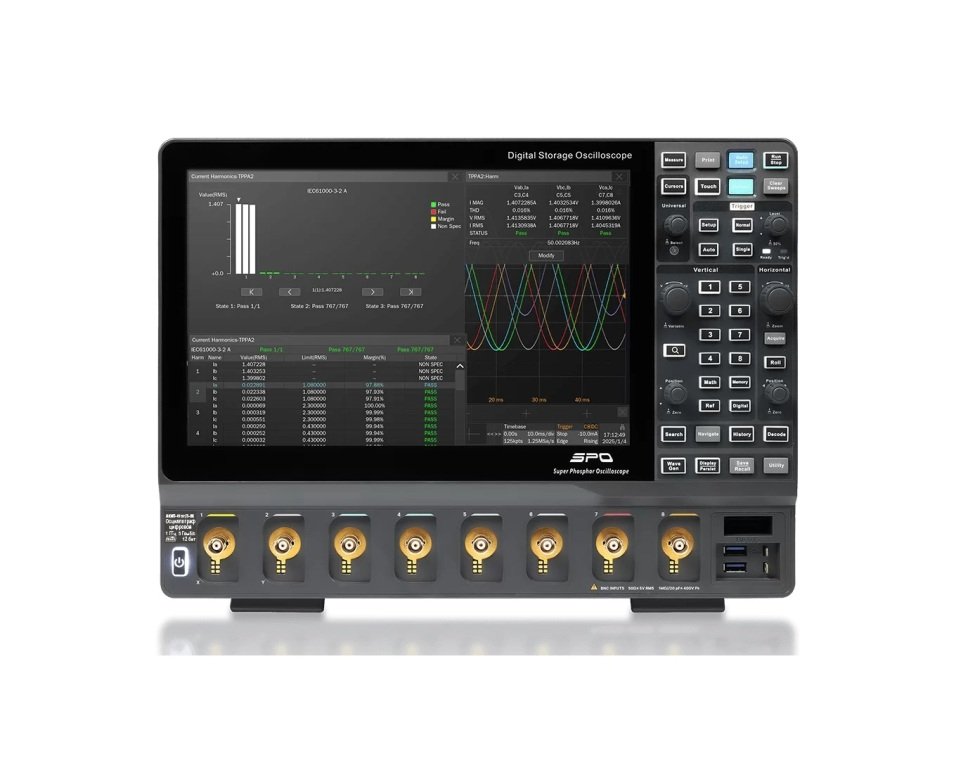

Осциллограф цифровой АКИП-4157/2-6К

Цифровой осциллограф АКИП-4157/2-6К представляет собой современное измерительное устройство, предназначенное для высокоточного анализа и визуализации электрических сигналов в широком диапазоне частот. Этот осциллограф выделяется своей многофункциональностью и высокой производительностью, что делает его незаменимым инструментом для инженеров, исследователей и специалистов по ремонту и наладке электронных систем.

Одной из ключевых особенностей АКИП-4157/2-6К является наличие шести каналов, что позволяет одновременно анализировать несколько сигналов, значительно расширяя возможности диагностики сложных систем. Полоса пропускания устройства достигает 350 МГц, что обеспечивает качественное отображение высокочастотных сигналов с минимальными искажениями. Максимальная частота дискретизации в 5 ГГц позволяет захватывать мельчайшие детали формы сигнала, обеспечивая высокую точность измерений и надежность результатов.

Важным преимуществом данного осциллографа является большой объем встроенной памяти, достигающий 2,5 ГБ. Это позволяет сохранять значительные объемы данных для последующего анализа и обработки, что особенно полезно при длительных измерениях или при работе с сегментированной памятью. Аналого-цифровой преобразователь с разрешением 12 бит гарантирует высокую точность преобразования сигналов, что критично для профессиональных измерений.

Входы осциллографа могут работать с сопротивлением 50 Ом или 1 МОм, что обеспечивает гибкость при подключении различных типов датчиков и источников сигналов. Для расширения функциональности предусмотрена опция логического анализатора с 16 каналами, что позволяет одновременно анализировать цифровые сигналы и синхронизировать их с аналоговыми данными. Это особенно важно при работе с цифровыми шинами и микроконтроллерами.

Одной из отличительных особенностей АКИП-4157/2-6К является высокая скорость обновления экрана, достигающая 650 тысяч осциллограмм в секунду, что обеспечивает плавное и быстрое отображение динамических процессов. Режим сегментированной памяти позволяет эффективно использовать память, разделяя ее на отдельные сегменты для хранения различных событий. Режим HISTORY предоставляет возможность просматривать и анализировать исторические данные, что значительно облегчает поиск и диагностику редких или нестабильных событий.

Осциллограф оснащен широким набором автоматических измерений, насчитывающим более 50 параметров, а также курсорными измерениями, что упрощает процесс анализа сигналов. Встроенные математические функции и блок фильтрации сигналов с объемом памяти 8 МБ позволяют выполнять сложную обработку данных непосредственно на устройстве. Режим «Поисковая машина» представляет собой мощный инструмент для автоматического поиска событий по заданным пользователем условиям, что значительно ускоряет процесс диагностики.

Для работы с цифровыми протоколами АКИП-4157/2-6К предлагает стандартную поддержку таких интерфейсов, как I2C, SPI, UART/RS232, CAN и LIN. Дополнительно доступны опции для работы с более сложными протоколами, включая CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester и Arinc429, что делает устройство универсальным инструментом для автомобильной, авиационной и промышленной электроники.

Интерфейс устройства представлен современными стандартами USB, LAN и HDMI, а также опциональным GPIB, что обеспечивает удобство подключения к компьютерам и другим периферийным устройствам. Сенсорный TFT-дисплей с диагональю 30,73 см и разрешением 1280 на 800 пикселей обеспечивает яркое, четкое и интуитивно понятное отображение информации, делая работу с осциллографом максимально комфортной.

Кроме того, осциллограф поддерживает опции функционального генератора с частотой до 50 МГц и измерения мощности и показателей качества электроэнергии, что расширяет его применение в различных областях электроники и энергетики. В целом, АКИП-4157/2-6К представляет собой высокотехнологичное, многофункциональное и надежное устройство, способное удовлетворить самые строгие требования современного тестирования и анализа сигналов.
