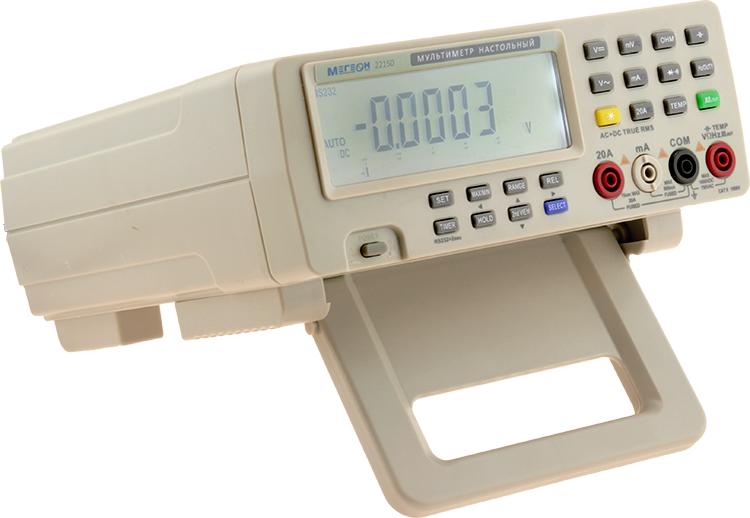

Настольный мультиметр МЕГЕОН 22150 представляет собой профессиональный измерительный прибор, сочетающий высокую точность, широкий функционал и удобство эксплуатации. Его ключевая особенность — автоматический выбор диапазона, что значительно упрощает работу с разнородными сигналами. Прибор способен измерять постоянное и переменное напряжение до 1000 В, а также постоянный и переменный ток до 20 А, что делает его незаменимым для промышленных и лабораторных применений .
Высокое разрешение дисплея (19999 отсчётов) обеспечивает точное отображение данных, а крупные цифры высотой 30 мм с подсветкой позволяют легко считывать показания даже в условиях слабой освещённости. Мультиметр поддерживает технологию TrueRMS, что гарантирует корректные измерения переменного тока и напряжения для сигналов сложной формы, включая несинусоидальные и искажённые волны .
Для работы с электронными компонентами прибор предлагает широкий диапазон измерений: от сверхмалых ёмкостей (1 пФ) до 200 мкФ, а также сопротивлений от 0,01 Ом до 20 МОм. Встроенные функции прозвонки цепи и диодного теста ускоряют диагностику схем, а частота обновления данных (3 раза в секунду) позволяет оперативно отслеживать изменения параметров .
Точность измерений соответствует профессиональным требованиям: погрешность при работе с постоянным током не превышает 1,2%, а для переменного — 1,5%. В основе прибора лежит АЦП с двойным интегрированием, что обеспечивает стабильность и помехоустойчивость измерений .
Мультиметр оснащён интерфейсом RS-232 для передачи данных на ПК, а в комплект входит термопара К-типа, расширяющая возможности температурного мониторинга. Благодаря компактным габаритам (260×220×82 мм) и эргономичному дизайну он идеально подходит для стационарного использования в мастерских, на производстве и в научных лабораториях .
Таким образом, МЕГЕОН 22150 — это надёжный инструмент для специалистов, требующий минимального вмешательства пользователя благодаря автоматизации процессов и обеспечивающий высокую точность в широком спектре измерений.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Макс. измеряемое пост. напр.
|
1000 В |
|
Макс. измеряемое перем. напр.
|
1000 В |
|
Максимальный измеряемый постоянный ток
|
20 А |
|
Максимальный измеряемый переменный ток
|
20 А |
|
Макс. измеряемая частота
|
200 кГц |
|
Кол-во отсчётов дисплея
|
19999 |
|
Диапазон измерения ёмкости
|
1 пФ … 200 мкФ |
|
Измерение коэффициента передачи h21
|
Да |
|
Питание
|
110-240 В |
|
TrueRMS
|
Да |
|
Диапазон измерения сопротивления
|
0,01 Ом ... 20 МОм |
|
Прозвонка
|
Да |
|
Точность измерения постоянного тока
|
1.2% |
|
Точность измерения переменного тока
|
1.5% |
|
Диодный тест
|
Да |
|
Гарантия, (мес)
|
24 |
- Мультиметр настольный МЕГЕОН – 22150
- Измерительные провода
- Шнур питания
- Кабель RS232
- Диск с ПО
- Термопара К-типа
- Руководство по эксплуатации и паспорт
| Напряжение постоянного тока (DCV) | |||
| Диапазон | Точность | Разрешение | |
| 200мВ | + (0,05%+1d) | 10мкВ | |
| 2В | 100 мкВ | ||
| 20В | 1мВ | ||
| 200В | 10мВ | ||
| 1000В | ±(0,1%+5d) | 100мВ | |
|
Входное полное сопротивление: 10 МОм во всех диапазонах. Защита от перегрузки: диапазон “200 мВ”: 250В постоянного тока или пиковое значение переменного тока. Другие диапазоны: 1000В постоянного тока или пиковое значение переменного тока. |
|||
| Напряжение переменного тока (ACV) | |||
| Диапазон | Входная частота | Точность | Разрешение |
| 200мВ | 50Гц-20кГц | ± (0,8%+80d) | 10 мкВ |
| 2В | 100 мкВ | ||
| 20В | 1 мВ | ||
| 200В | 50Гц-5кГц | 10 мВ | |
| 1000В | 50Гц-400Гц | ±(1,0%+50d) | 100 мВ |
|
Для точности измерения значение входного сигнала не должно быть ниже 10% от верхнего предела диапазона. Входное полное сопротивление: 2 МΩ во всех диапазонах. Защита от перегрузки: диапазон “200 мВ”: 250В постоянного тока или пиковое значение переменного тока. Другие диапазоны: 1000В постоянного тока или пиковое значение переменного тока. |
|||
| Измерение силы постоянного тока (DCA) | |||
| Диапазон | Точность | Разрешение | |
| 20мА | ±(0,35%+10d) | 1мкА | |
| 200мА | 10 мкА | ||
| 2А | ±(1,2%+20d) | 100мкА | |
| 20А | 1мА | ||
|
Максимальный входной перепад напряжения:200мВ. Максимальный входной ток:20А (в течение 10с). Защита от перегрузки:предохранитель 2А/250В, предохранитель 13А/250В. |
|||
| Сопротивление (Ом) | |||
| Диапазон | Точность | Разрешение | |
| 200 Ом | + (0,1%+10d) | 0,01 Ом | |
| 5 кОм | ±(0,1%+5d) | 0,1 Ом | |
| 20 кОм | 1 Ом | ||
| 200 кОм | 10 Ом | ||
| 2 МОм | 100 Ом | ||
| 20 МОм | ±(0,6%+5d) | 1 кОм | |
|
Напряжение разомкнутой цепи: менее 3В. Защита от перегрузки: 250 В постоянного тока или пиковое значение переменного тока. Примечание: В диапазоне “200 Ом” закоротите между собой измерительные провода, чтобы измерить сопротивление провода. Полученный результат необходимо вычесть из действительного значения измерения. |
|||
| Емкость конденсатора (С) | |||
| Диапазон | Точность | Разрешение | |
| 20 нФ | + (3,5%+20d) | 1 пФ | |
| 2 мкФ | 100 пФ | ||
| 200 мкФ | ±(5,0%+30d) | 10 нФ | |
|
Частота измерения: прибл. 400Гц Напряжение измерения: приблизительно 40мВ Защита от перегрузки: 36В постоянного тока или пиковое значение переменного тока |
|||
| Частота (FREQ) | |||
| Диапазон | Точность | Разрешение | |
| 20 кГц | ±(1,0%+20d) | 1Гц | |
| 200 кГц | 10Гц | ||
|
Чувствительность входного сигнала: 500 мВ СКЗ Защита от перегрузки: 250В постоянного тока или пиковое значение переменного тока (в течение 15 сек) |
|||
| Проверка диодов и тест цепи на разрыв | |||
| Описание | Условие теста | ||
| Значение измерения является прибл. значением прямого падения напряжения. Если сопротивление в измеряемой цепи менее 30 Ω +10 Ω, раздается звуковой сигнал и на дисплее отображается приблизительное значение. Напряжение разомкнутой цепи составляет приблизительно 3В. | Прямой постоянный ток составляет прибл.1мА, обратное напряжение постоянного тока – менее 3В. | ||
| Защита от перегрузки: 250В постоянного тока и пиковое значение переменного тока | |||
| Измерение усиления ВЧ | |||
| Диапазон | Индикация на дисплее | Условия тестирования | |
| NPN (негативный-позитивный-негативный) или PNP (позитивный-негативный-позитивный) | 0-1000,0 | Базовый ток приблизительно 10 А, усиление напряжения прибл. 3В | |
| Общие данные | |||
| Дисплей | Жидкокристаллический | ||
| Максимальный дисплей | Большой ЖК-дисплей 4 1/2 разряда (максимум 19999) c подсветкой и автоиндикацией полярности | ||
| Способ измерения | АЦП с двойным интегрированием. | ||
| Частота проверки сигнала | примерно 3 раза в сек. | ||
| Индикация превышения диапазона | «1» | ||
| Условия эксплуатации | 0-40°С, относительная влажность <80%. | ||
| Источник питания | сеть переменного тока 220В/110В, 50/60Гц. | ||
| Размеры | 260 мм х 220 мм х 82 мм | ||
| Вес | 1,4 кг | ||
