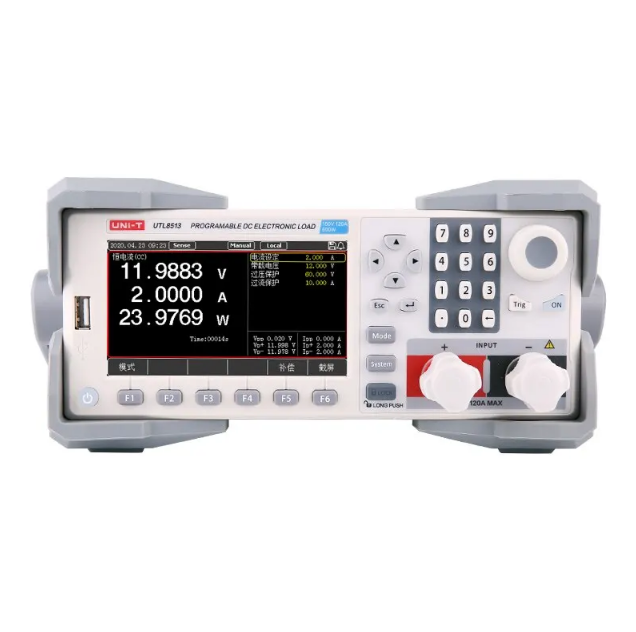

Электронная нагрузка UNI-T UTL8513 представляет собой высокотехнологичное устройство постоянного тока, предназначенное для тестирования источников питания, аккумуляторов и других элементов электрических цепей. Благодаря моноблочной конструкции, прибор сочетает в себе компактность и функциональность, обеспечивая удобство эксплуатации как в лабораторных условиях, так и в составе автоматизированных стендов.
Одним из ключевых преимуществ модели UTL8513 является наличие как статических, так и динамических режимов работы. Пользователь может выбрать один из режимов стабилизации: по току (CC), напряжению (CV), сопротивлению (CR) или мощности (CP), что делает устройство универсальным инструментом для широкого спектра задач. Максимальные значения напряжения до 150 В, тока до 120 А и мощности до 600 Вт позволяют использовать нагрузку при тестировании мощных блоков питания и промышленных источников энергии.
Разрешение 16 бит в сочетании с высокой частотой дискретизации напряжения и тока — 40 кГц — обеспечивает точные измерения и высокую чувствительность, особенно важную при анализе пульсаций. Благодаря поддержке интерфейсов USB и RS-232, нагрузка может быть интегрирована в автоматизированные системы, а специализированное программное обеспечение дает возможность дистанционного мониторинга и управления, что особенно актуально при длительных испытаниях или при работе в условиях ограниченного доступа.
UTL8513 поддерживает различные тестовые функции, включая проверку CR-LED, тесты времени включения и отключения питания, а также функции защиты — OCP, OPP, OVP. Отдельно стоит отметить возможность независимого тестирования короткого замыкания, доступную во всех основных режимах работы. Также реализована функция компенсации падения напряжения на линиях подключения, что позволяет более точно учитывать реальные условия нагрузки.
Таким образом, UNI-T UTL8513 является продвинутым решением для профессиональных пользователей, которым требуется надежность, точность и широкие возможности настройки при тестировании различных электронных компонентов и систем.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровая |
|
Тип нагрузки
|
Постоянного тока |
|
Форм-фактор
|
Моноблок |
|
Динамический режим
|
Да |
|
Максимальное напряжение
|
150 В |
|
Максимальный ток
|
120 А |
|
Максимальная мощность
|
600 Вт |
|
Интерфейсы
|
USB, RS-232 |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
- Электронная нагрузка
- Сетевой шнур
- Краткое руководство по эксплуатации
- Предохранитель
|
Входные параметры 0 ~ 40 ℃ |
Входное напряжение | 0 ~ 150V | |
| Входной ток | 0 ~ 12A | 0 ~ 120A | |
| Входная мощность | 600W | ||
| Минимальное рабочее напряжение | 2,8 V на 120A | ||
| Режим постоянного напряжения | Диапазон измерений | 0 ~ 18В | 0 ~ 150V |
| Разрешение | 0,1 мВ | 1mV | |
| Точность | ±(0.05% + 0.025% FS) | ||
| Режим постоянного тока | Диапазон измерений | 0 ~ 12A | 0 ~ 120A |
| Разрешение | 0.1mA 0,1 мА | 1mA | |
| Точность | ±(0.05% + 0.05% FS) | ||
| Режим постоянного сопротивления | Диапазон измерений | 0.05Ω ~ 7.5kΩ | |
| Разрешение | 16bit | ||
| Точность | 0.1% + 0,08 S | ||
| Постоянный режим энергопотребления | Диапазон измерений | 600W | |
| Разрешение | 10 мВт | ||
| Точность | ±(0.1% + 0.1% FS) | ||
| Динамический режим (CC режим) | T1 & T2 | 50μS ~ 99,999 S/Резолюция: 1μS | |
| Точность | 5μS ± 100ppm | ||
| Вверх/вниз | 0,001 ~ 1.5A/свяжитесь с нами | ||
| Минимальное время нарастания | ≥ 10us | ||
| Напряжение обратного считывания | Диапазон измерений | 0 ~ 18В | 0 ~ 150V |
| Разрешение | 0.1mV | 1mV | |
| Точность | ±(0.025% + 0.025% FS) | ||
| Ток обратного считывания | Диапазон измерений | 0 ~ 12A | 0 ~ 120A |
| Разрешение | 0.01mA | 0.1mA | |
| Точность | ±(0.025% + 0.05% FS) | ||
| Мощность обратного считывания | Диапазон измерений | 600W | |
| Разрешение | 10 мВт | ||
| Точность | ±(0.1% + 0.1% FS) | ||
