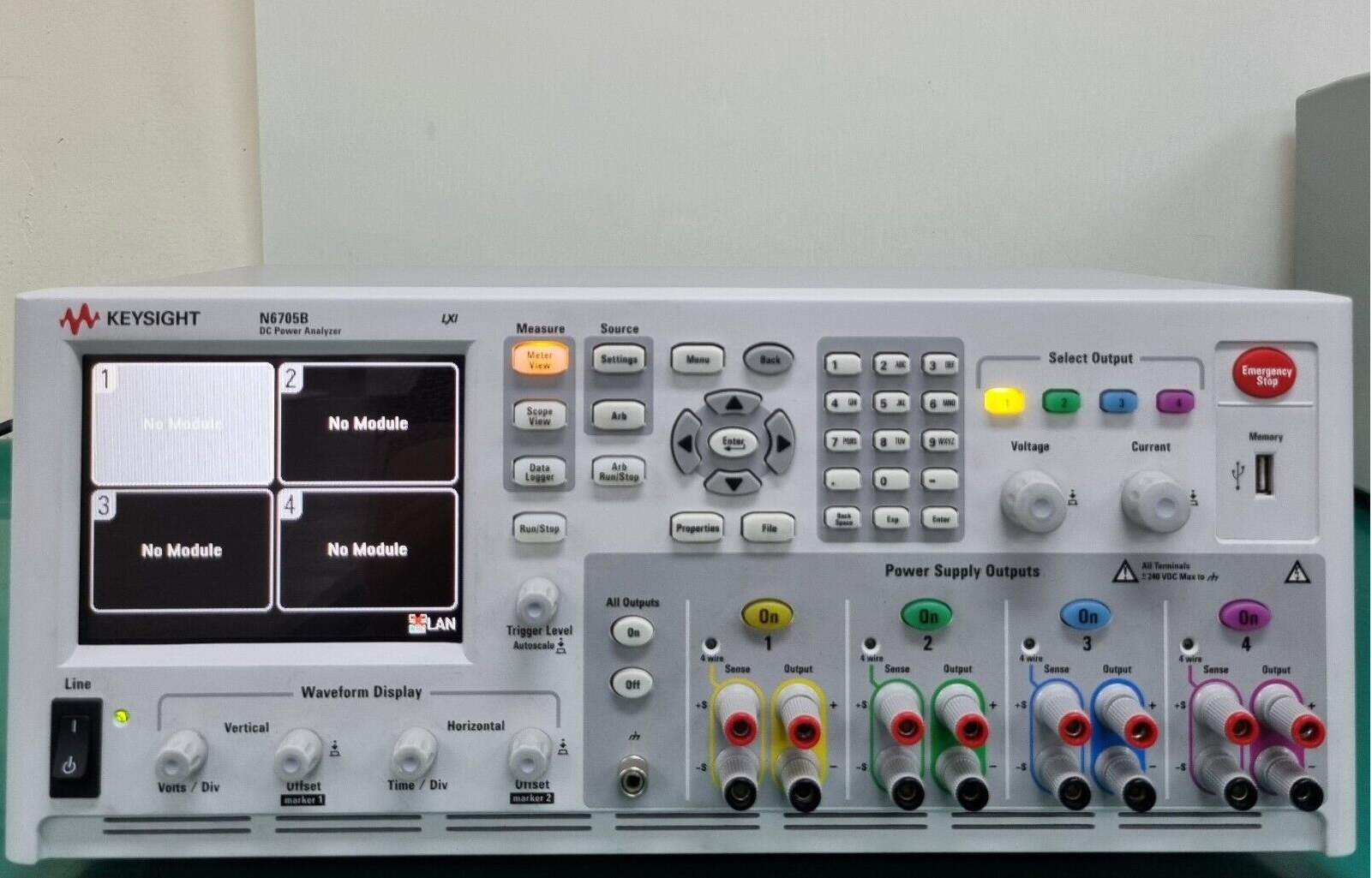

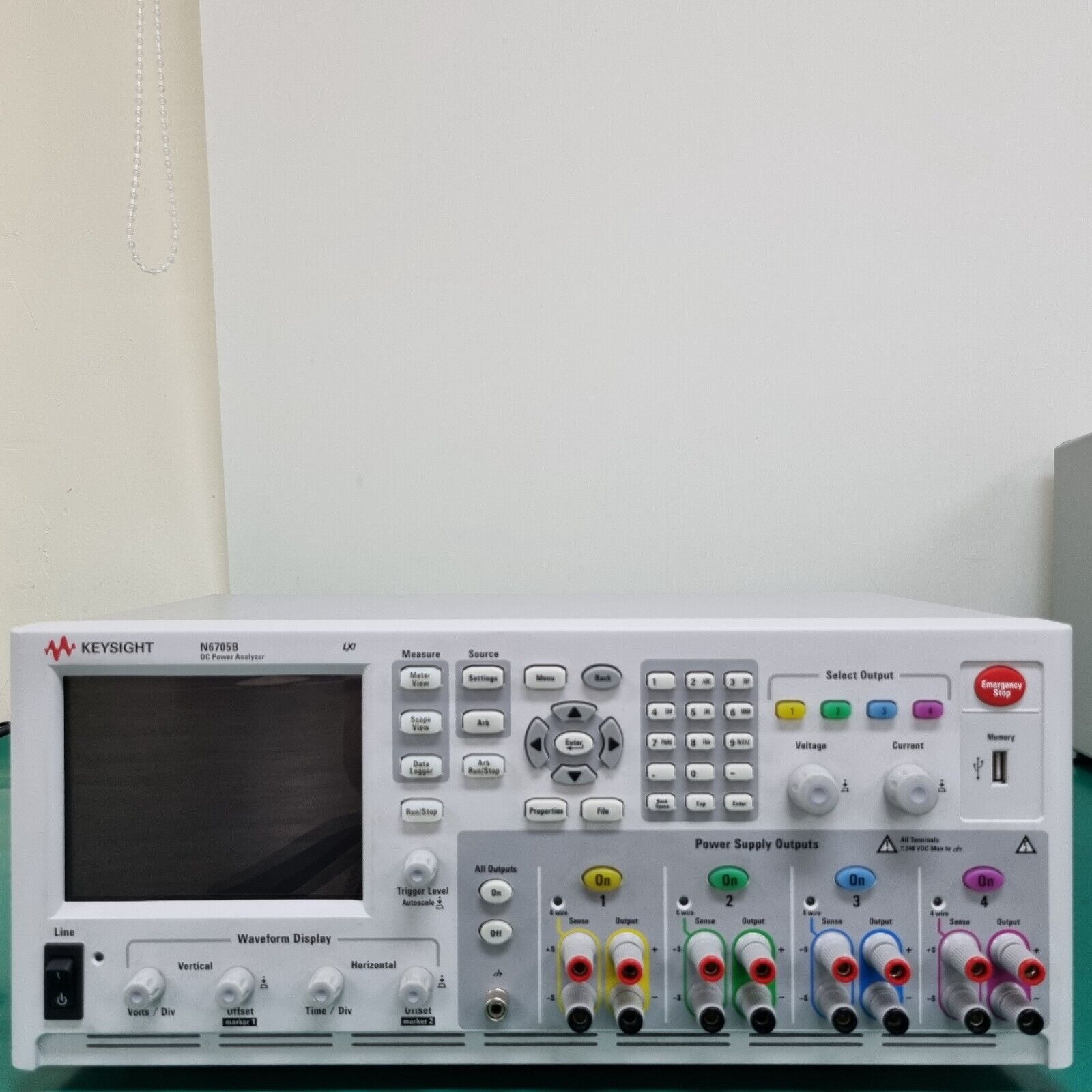

Agilent Technologies N6705B — это высокотехнологичный модульный анализатор источников питания постоянного тока, предназначенный для комплексного тестирования и анализа характеристик электропитания в лабораторных и промышленных условиях. Устройство выполнено в виде базового блока с четырьмя гнездами, позволяющими устанавливать до четырёх различных модулей питания, что обеспечивает гибкость настройки под конкретные задачи. Общая мощность всех установленных модулей может достигать 600 Вт, а выбор из более чем 30 доступных типов модулей (приобретаются отдельно) делает прибор универсальным решением для самых разнообразных применений — от разработки электронных схем до тестирования энергопотребляющих устройств.

Одной из ключевых особенностей N6705B является его точность измерений. Встроенный вольтметр демонстрирует минимальную погрешность — всего 0,025% от измеряемого значения плюс 50 мкВ, при этом разрешение измерений составляет до 18 бит, что гарантирует высокую детализацию даже при работе с малыми напряжениями. Не менее впечатляет и амперметр: его погрешность не превышает 0,025% + 8 нА, а также поддерживает 18-битное разрешение, что позволяет точно фиксировать даже самые незначительные изменения тока.

Прибор оснащён встроенным генератором сигналов произвольной формы, способным воспроизводить сигналы с частотой до 100 кГц и выходной мощностью до 500 Вт. Это открывает широкие возможности для имитации различных режимов нагрузки и внешних воздействий на тестируемые устройства. Также в состав оборудования входит полноценный осциллограф, осуществляющий оцифровку токовых и напряжённых сигналов с частотой дискретизации до 200 кГц. Объём памяти под хранение осциллограмм составляет 512 тыс. точек, а высокое разрешение в 18 бит обеспечивает чёткую детализацию формы сигнала.

Ещё одной важной функцией N6705B является наличие встроенного регистратора данных, способного производить измерения с интервалом от 20 микросекунд до 60 секунд, что позволяет как фиксировать быстропротекающие процессы, так и наблюдать за долгосрочными изменениями параметров. Максимальная глубина записи составляет до 500 миллионов значений, что делает возможным длительный мониторинг без потери информации. Все данные, включая результаты измерений, осциллограммы и настройки прибора, сохраняются в энергонезависимой памяти объёмом 4 ГБ, что исключает их потерю при отключении питания или перезагрузке устройства.
