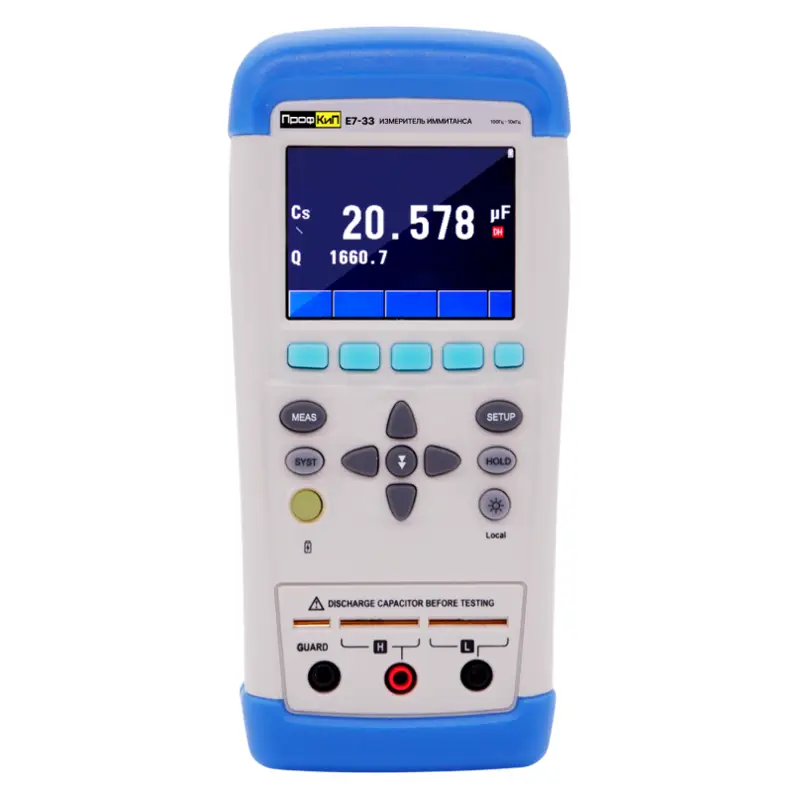

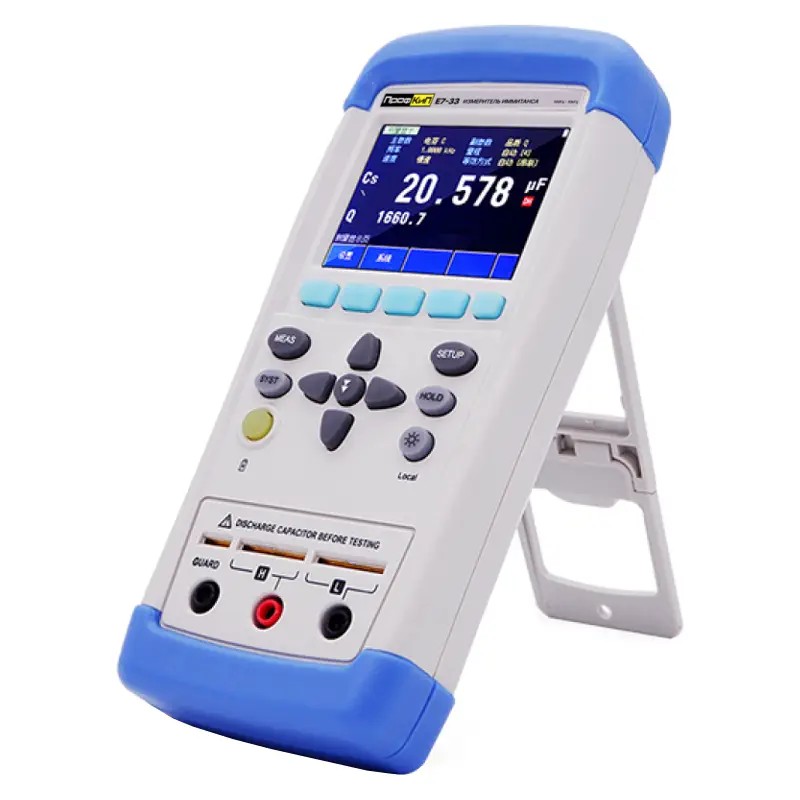

Измеритель иммитанса (RLC-метр) ПрофКиП Е7-33 представляет собой высокотехнологичный инструмент, предназначенный для точного измерения электрических параметров, таких как ёмкость, индуктивность и сопротивление переменного тока. С максимальной частотой тестового сигнала до 10 кГц, этот прибор обеспечивает широкие возможности для анализа компонентов в различных электронных схемах.
Одной из ключевых характеристик Е7-33 является его способность измерять электрическую ёмкость до 20 мФ и индуктивность до 1000 Гн, что делает его незаменимым инструментом для специалистов, работающих с широким спектром электронных устройств. Сопротивление переменного тока может достигать 10 МОм, что позволяет проводить тесты на высоких уровнях сопротивления, что особенно важно для диагностики и ремонта сложных электронных систем.
Базовая погрешность измерений составляет всего 0,2%, что обеспечивает высокую точность и надежность результатов. Это особенно важно в условиях, где требуется высокая степень доверия к измеряемым данным. Прибор также оснащен функцией автоматического отключения питания, что способствует экономии энергии и продлевает срок службы устройства.
Е7-33 предлагает удобные функции, такие как сохранение данных и наличие USB-интерфейса, что позволяет легко передавать и анализировать результаты измерений на компьютере. Подсветка ЖК-дисплея делает использование прибора комфортным даже в условиях недостаточной освещенности, а возможность измерения коэффициента отклонения и функция калибровки добавляют дополнительный уровень гибкости и точности в работе с устройством.
В целом, измеритель иммитанса ПрофКиП Е7-33 является надежным и многофункциональным инструментом, который отвечает современным требованиям к измерительным приборам, обеспечивая высокую точность и удобство в использовании для профессионалов в области электроники. Этот прибор станет отличным помощником как для опытных специалистов, так и для начинающих инженеров, стремящихся к качественному анализу и диагностике электронных компонентов.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Портативный |
|
Номер записи в ГосРеестре СИ
|
94413-25 |
|
Диапазон измерения ёмкости
|
50 пФ ... 20 мФ |
|
Диапазон измерения индуктивности
|
50 мкГн … 1 кГн |
|
Частота тестового сигнала
|
100 Гц, 120 Гц, 1 кГц, 10 кГц |
|
Интерфейс
|
USB |
|
Питание
|
Li-Ion аккумулятор 7,4 В тип ATL805 |
|
Базовая погрешность
|
0.2% |
|
Диапазон измерения сопротивления
|
0,5 Ом … 10 МОм |
|
Гарантия, (мес)
|
12 |
- Измеритель иммитанса ПрофКиП Е7-33 - 1 шт.
- 5-ти проводной измерительный кабель с зажимами Кельвина - 1 шт.
- Пинцет-адаптер для SMD компонентов - 1 шт.
- Сетевой адаптер DC 9 В - 1 шт.
- Аккумулятор 7,4 В Li-Ion тип ATL805 - 1 шт.
- Кабель USB - 1 шт.
- Руководство по эксплуатации - 1 экз.
| Электрическая ёмкость | ||
| Частота испытательного сигнала | Верхний предел поддиапазона измерений | Пределы допускаемой абсолютной погрешности измерений |
| 100, 120 Гц | 20 мФ | ±(0,05·Сх+0,005) мФ |
| 5 мФ | ±(0,015·Сх+0,0003) мФ | |
| 500 мкФ | ±(0,015·Сх+0,02) мкФ | |
| 50 мкФ | ±(0,01·Сх+0,002) мкФ | |
| 5 мкФ | ±(0,01·Сх+0,0002) мкФ | |
| 500 нФ | ±(0,002·Сх+0,02) нФ | |
| 50 нФ | ±(0,003·Сх+0,003) нФ | |
| 5 нФ | ±(0,012·Сх+0,0005) нФ | |
| 1 кГц | 1 мФ | ±(0,02·Сх+0,0005) мФ |
| 500 мкФ | ±(0,015·Сх+0,03) мкФ | |
| 50 мкФ | ±(0,01·Сх+0,002) мкФ | |
| 5 мкФ | ±(0,01·Сх+0,0002) мкФ | |
| 500 нФ | ±(0,002·Сх+0,02) нФ | |
| 50 нФ | ±(0,002·Сх+0,002) нФ | |
| 5 нФ | ±(0,003·Сх+0,0003) нФ | |
| 500 пФ | ±(0,012·Сх+0,5) пФ | |
| 10 кГц | 100 мкФ | ±(0,03·Сх+0,05) мкФ |
| 50 мкФ | ±(0,01·Сх+0,003) мкФ | |
| 5 мкФ | ±(0,01·Сх+0,0002) мкФ | |
| 500 нФ | ±(0,002·Сх+0,02) нФ | |
| 50 нФ | ±(0,002·Сх+0,002) нФ | |
| 5 нФ | ±(0,002·Сх+0,0002) нФ | |
| 500 пФ | ±(0,003·Сх+0,03) пФ | |
| 50 пФ | ±(0,012·Сх+0,005) пФ | |
| Индуктивность | ||
| 100, 120 Гц | 1000 Гн | ±(0,01·Lх+0,3) Гн |
| 500 Гн | ±(0,003·Lх+0,02) Гн | |
| 50 Гн | ±(0,002·Lх+0,002) Гн | |
| 5 Гн | ±(0,002·Lх+0,0002) Гн | |
| 500 мГн | ±(0,002·Lх+0,02) мГн | |
| 50 мГн | ±(0,003·Lх+0,003) мГн | |
| 5 мГн | ±(0,014·Lх+0,0005) мГн | |
| 1 кГц | 100 Гн | ±(0,01·Lх+0,03) Гн |
| 50 Гн | ±(0,003·Lх+0,002) Гн | |
| 5 Гн | ±(0,002·Lх+0,0002) Гн | |
| 500 мГн | ±(0,002·Lх+0,02) мГн | |
| 50 мГн | ±(0,002·Lх+0,002) мГн | |
| 5 мГн | ±(0,004·Lх+0,0003) мГн | |
| 500 мкГн | ±(0,014·Lх+0,5) мкГн | |
| 10 кГц | 1000 мГн | ±(0,008·Lх+0,3) мГн |
| 500 мГн | ±(0,002·Lх+0,02) мГн | |
| 50 мГн | ±(0,002·Lх+0,002) мГн | |
| 5 мГн | ±(0,002·Lх+0,0002) мГн | |
| 500 мкГн | ±(0,004·Lх+0,03) мкГн | |
| 50 мкГн | ±(0,014·Lх+0,005) мкГн | |
| Электрическое сопротивление переменного тока (активная составляющая) | ||
|
100, 120 Гц, 1 кГц, 10 кГц |
10 МОм | ±(0,03·Rх+0,005) МОм |
| 5 МОм | ±(0,012·Rх+0,0003) МОм | |
| 500 кОм | ±(0,003·Rх+0,03) кОм | |
| 50 кОм | ±(0,002·Rх+0,002) кОм | |
| 5 кОм | ±(0,002·Rх+0,0002) кОм | |
| 500 Ом | ±(0,002·Rх+0,02) Ом | |
| 50 Ом | ±(0,003·Rх+0,003) Ом | |
| 5 Ом | ±(0,01·Rх+0,0003) Ом | |
| 0,5 Ом | ±(0,03·Rх+0,0003) Ом | |
| Общие технические характеристики | ||
| Дисплей | ЖК с подсветкой | |
| Интерфейс | USB | |
| Питание | Аккумулятор 7,4 В Li-Ion тип ATL805 | |
| Условия эксплуатации |
Температура окружающей среды: 0 … 40°C Относительная влажность: не более 76% |
|
| Габаритные размеры | 195 x 90 x 41 мм | |
| Масса | 350 г | |
