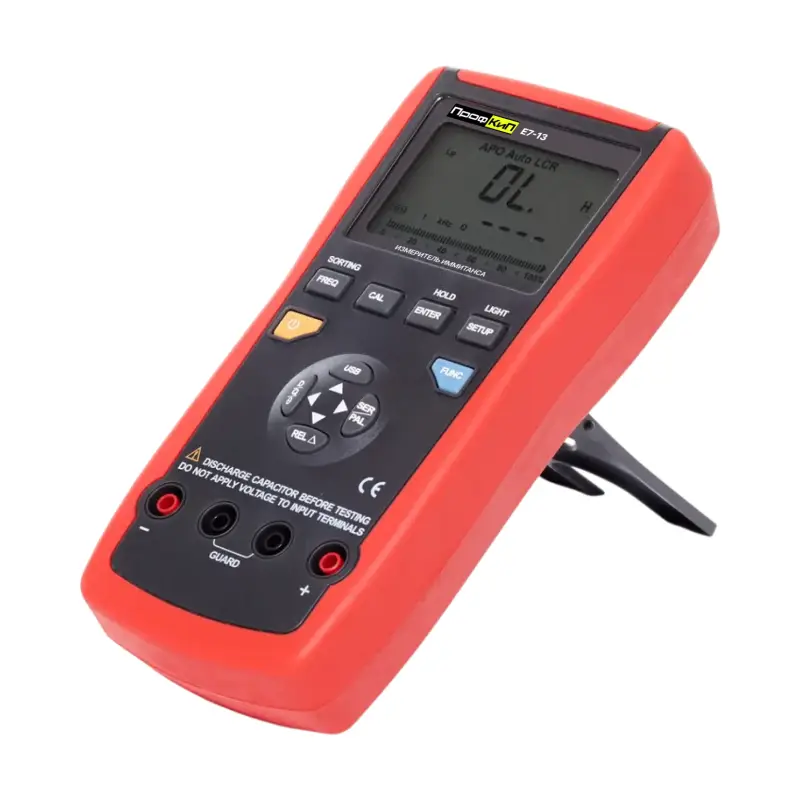

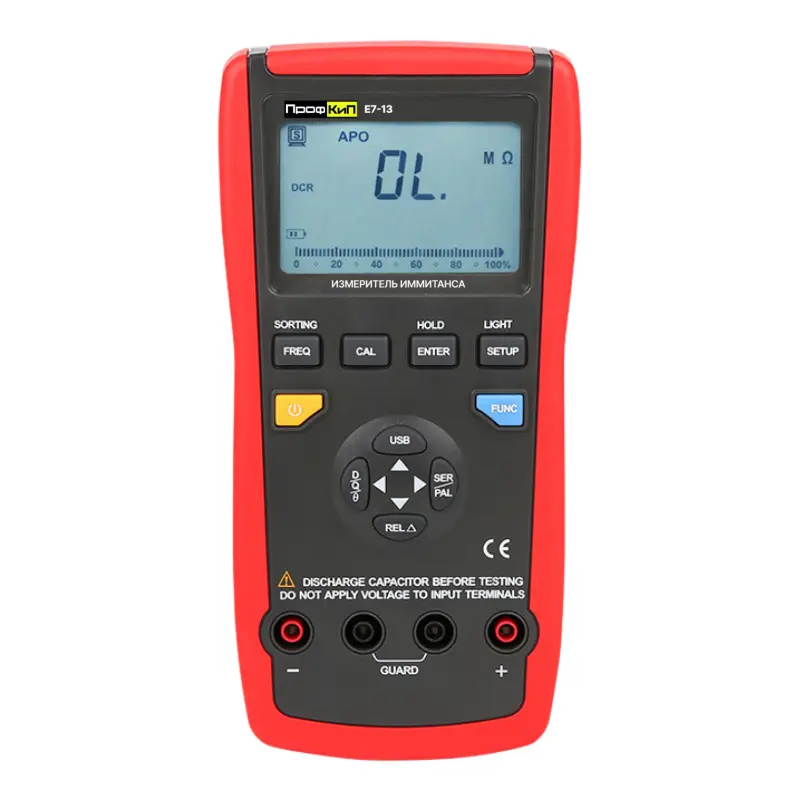

Измеритель иммитанса (RLC-метр) ПрофКиП Е7-13 представляет собой высокотехнологичный инструмент, предназначенный для точного измерения электрических параметров, таких как ёмкость, индуктивность и сопротивление переменного тока. С максимальной частотой тестового сигнала до 100 кГц, этот прибор обеспечивает широкие возможности для анализа компонентов в различных электронных схемах.
Одной из ключевых характеристик Е7-13 является его способность измерять электрическую ёмкость до 20 мФ и индуктивность до 10 кГн, что делает его незаменимым инструментом для специалистов, работающих с широким спектром электронных устройств. Сопротивление переменного тока может достигать 10 МОм, что позволяет проводить тесты на высоких уровнях сопротивления, что особенно важно для диагностики и ремонта сложных электронных систем.
Базовая погрешность измерений составляет всего 0,5%, что обеспечивает высокую точность и надежность результатов. Это особенно важно в условиях, где требуется высокая степень доверия к измеряемым данным. Прибор также оснащен функцией автоматического отключения питания, что способствует экономии энергии и продлевает срок службы устройства.
Е7-13 предлагает удобные функции, такие как сохранение данных и наличие USB-интерфейса, что позволяет легко передавать и анализировать результаты измерений на компьютере. Подсветка ЖК-дисплея делает использование прибора комфортным даже в условиях недостаточной освещенности, а возможность измерения коэффициента отклонения и функция калибровки добавляют дополнительный уровень гибкости и точности в работе с устройством.
В целом, измеритель иммитанса ПрофКиП Е7-13 является надежным и многофункциональным инструментом, который отвечает современным требованиям к измерительным приборам, обеспечивая высокую точность и удобство в использовании для профессионалов в области электроники. Этот прибор станет отличным помощником как для опытных специалистов, так и для начинающих инженеров, стремящихся к качественному анализу и диагностике электронных компонентов.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Портативный |
|
Номер записи в ГосРеестре СИ
|
94413-25 |
|
Диапазон измерения ёмкости
|
0,2 нФ ... 20 мФ |
|
Диапазон измерения индуктивности
|
0,02 мГн … 10 кГн |
|
Частота тестового сигнала
|
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
|
Интерфейс
|
USB |
|
Питание
|
Батарея 9 В тип 6LR61 |
|
Базовая погрешность
|
0.5% |
|
Диапазон измерения сопротивления
|
0,1 Ом … 10 МОм |
|
Гарантия, (мес)
|
12 |
- Измеритель иммитанса ПрофКиП Е7-13 - 1 шт.
- Пинцет-адаптер для SMD компонентов - 1 шт.
- Батарея 9 В тип "Крона" - 1 шт.
- Кабель USB - 1 шт.
- Руководство по эксплуатации - 1 экз.
| Электрическая ёмкость | ||
| Частота испытательного сигнала | Поддиапазон | Абсолютная погрешность |
| 100, 120 Гц | 20 нФ | ±(0,02·Сх+0,005) нФ |
| 200 нФ | ±(0,005·Сх+0,05) нФ | |
| 2000 нФ | ±(0,01·Сх+0,5) нФ | |
| 20 мкФ | ±(0,01·Сх+0,005) мкФ | |
| 200 мкФ | ±(0,015·Сх+0,05) мкФ | |
| 2000 мкФ | ±(0,02·Сх+0,5) мкФ | |
| 20 мФ | ±(0,035·Сх+0,05) мФ | |
| 1 кГц | 2000 пФ | ±(0,01·Сх+0,5) пФ |
| 20 нФ | ±(0,01·Сх+0,005) нФ | |
| 200 нФ | ±(0,005·Сх+0,05) нФ | |
| 2000 нФ | ±(0,01·Сх+0,5) нФ | |
| 20 мкФ | ±(0,01·Сх+0,005) мкФ | |
| 200 мкФ | ±(0,015·Сх+0,05) мкФ | |
| 2000 мкФ | ±(0,015·Сх+5) мкФ | |
| 10 кГц | 200 пФ | ±(0,02·Сх+0,05) пФ |
| 2000 пФ | ±(0,01·Сх+0,5) пФ | |
| 20 нФ | ±(0,01·Сх+0,005) нФ | |
| 200 нФ | ±(0,015·Сх+0,05) нФ | |
| 2000 нФ | ±(0,02·Сх+0,5) нФ | |
| 100 кГц | 200 пФ | ±(0,02·Сх+0,05) пФ |
| 2000 пФ | ±(0,01·Сх+0,5) пФ | |
| 20 нФ | ±(0,02·Сх+0,005) нФ | |
| 200 нФ | ±(0,05·Сх+0,05) нФ | |
| Индуктивность | ||
| Частота испытательного сигнала | Поддиапазон | Абсолютная погрешность |
| 100, 120 Гц | 20 мГн | ±(0,01·Lх+0,005) мГн |
| 200 мГн | ±(0,005·Lх+0,05) мГн | |
| 2000 мГн | ±(0,005·Lх+0,5) мГн | |
| 20 Гн | ±(0,005·Lх+0,005) Гн | |
| 200 Гн | ±(0,01·Lх+0,05) Гн | |
| 2000 Гн | ±(0,01·Lх+0,5) Гн | |
| 10 кГн | ±(0,02·Lх+0,005) кГн | |
| 1 кГц | 2000 мкГн | ±(0,01·Lх+0,5) мкГн |
| 20 мГн | ±(0,005·Lх+0,005) мГн | |
| 200 мГн | ±(0,005·Lх+0,05) мГн | |
| 2000 мГн | ±(0,01·Lх+0,5) мГн | |
| 20 Гн | ±(0,02·Lх+0,005) Гн | |
| 200 Гн | ±(0,02·Lх+0,05) Гн | |
| 2000 Гн | ±(0,05·Lх+0,5) Гн | |
| 10 кГц | 200 мкГн | ±(0,01·Lх+0,05) мкГн |
| 2000 мкГн | ±(0,005·Lх+0,5) мкГн | |
| 20 мГн | ±(0,005·Lх+0,005) мГн | |
| 200 мГн | ±(0,015·Lх+0,05) мГн | |
| 2000 мГн | ±(0,02·Lх+0,5) мГн | |
| 20 Гн | ±(0,05·Lх+0,005) Гн | |
| 100 кГц | 20 мкГн | ±(0,01·Lх+0,005) мкГн |
| 200 мкГн | ±(0,02·Lх+0,05) мкГн | |
| 2000 мкГн | ±(0,02·Lх+0,5) мкГн | |
| 20 мГн | ±(0,02·Lх+0,005) мГн | |
| 200 мГн | ±(0,05·Lх+0,05) мГн | |
| Сопротивление переменного тока (активная составляющая) | ||
| Частота испытательного сигнала | Поддиапазон | Абсолютная погрешность |
| 100, 120 Гц | 200 Ом | ±(0,01·Rх+0,05) Ом |
| 2 кОм | ±(0,003·Rх+0,0005) кОм | |
| 20 кОм | ±(0,003·Rх+0,005) кОм | |
| 200 кОм | ±(0,005·Rх+0,05) кОм | |
| 2 МОм | ±(0,01·Rх+0,0005) МОм | |
| 10 МОм | ±(0,02·Rх+0,005) МОм | |
| 1 кГц | 20 Ом | ±(0,01·Rх+0,005) Ом |
| 200 Ом | ±(0,01·Rх+0,05) Ом | |
| 2 кОм | ±(0,003·Rх+0,0005) кОм | |
| 20 кОм | ±(0,003·Rх+0,005) кОм | |
| 200 кОм | ±(0,005·Rх+0,05) кОм | |
| 2 МОм | ±(0,01·Rх+0,0005) МОм | |
| 10 МОм | ±(0,02·Rх+0,005) МОм | |
| 10 кГц | 20 Ом | ±(0,01·Rх+0,005) Ом |
| 200 Ом | ±(0,01·Rх+0,05) Ом | |
| 2 кОм | ±(0,003·Rх+0,0005) кОм | |
| 20 кОм | ±(0,005·Rх+0,005) кОм | |
| 200 кОм | ±(0,01·Rх+0,05) кОм | |
| 100 кГц | 20 Ом | ±(0,02·Rх+0,005) Ом |
| 200 Ом | ±(0,02·Rх+0,05) Ом | |
| 2 кОм | ±(0,01·Rх+0,0005) кОм | |
| 20 кОм | ±(0,02·Rх+0,005) кОм | |
| Сопротивление постоянного тока | ||
| 200 Ом | ±(0,01·RDCх+0,05) Ом | |
| 2 кОм | ±(0,003·RDCх+0,0005) кОм | |
| 20 кОм | ±(0,003·RDCх+0,005) кОм | |
| 200 кОм | ±(0,005·RDCх+0,05) кОм | |
| 2 МОм | ±(0,01·RDCх+0,0005) МОм | |
| 10 МОм | ±(0,02·RDCх+0,005) МОм | |
| Общие технические характеристики | ||
| Дисплей | ЖК с подсветкой | |
| Интерфейс | USB | |
| Питание | Батарея 9 В тип "Крона" - 1 шт. | |
| Условия эксплуатации |
Температура окружающей среды: 0 … 40°C Относительная влажность: не более 76% |
|
| Габаритные размеры | 193 x 96 x 47 мм | |
| Масса | 400 г | |
