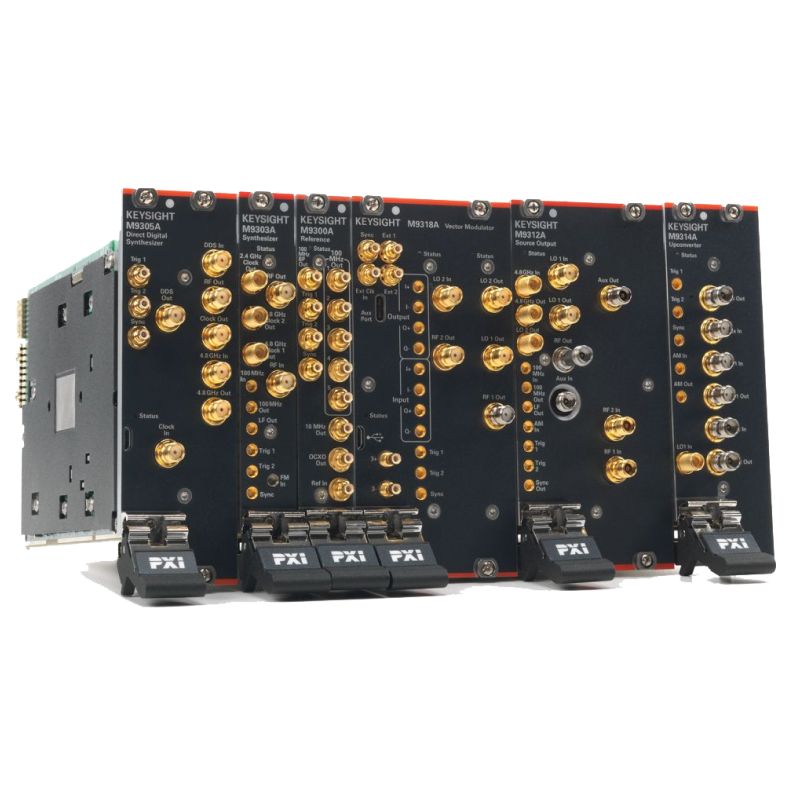

Генератор СВЧ-сигналов Keysight M9383A-F14 PXIe (от 1 МГц до 14 ГГц)

Генератор СВЧ-сигналов Keysight M9383A-F14 PXIe представляет собой современный инструмент для формирования и тестирования радиочастотных и микроволновых сигналов в широком диапазоне частот и режимов работы. Данный прибор внесен в Государственный реестр средств измерений под номером 84324-22, что подтверждает его соответствие установленным требованиям и возможность применения в сфере метрологии, разработки и эксплуатации радиотехнических систем.

Диапазон рабочих частот устройства охватывает значения от 1 МГц до 14 ГГц, что позволяет использовать его как для низкочастотных исследований, так и для испытаний в диапазоне СВЧ. Широкий диапазон выходной мощности на частоте 1 ГГц, который варьируется от –90 до +19 дБм, обеспечивает гибкость в настройке уровня сигнала под конкретные задачи, включая как высокоточные измерения, так и моделирование реальных условий эксплуатации радиоэлектронного оборудования. Особое внимание уделено качеству спектральных характеристик: фазовый шум на частоте 1 ГГц при отстройке 20 кГц составляет –137 дБн/Гц, что является показателем высокой чистоты генерируемого сигнала и снижает вероятность искажений при последующих измерениях или анализе.

Важным преимуществом генератора является высокая скорость перестройки частоты: время переключения может составлять от 10 мкс до 250 мкс, что особенно востребовано в автоматизированных системах тестирования, где требуется быстрое изменение параметров сигнала. Устройство поддерживает внутреннюю и внешнюю IQ-модуляцию с полосой от 1 до 2 ГГц, что обеспечивает возможность работы с современными широкополосными стандартами связи и моделирования сложных сигналов. Для генерации предусмотрены режимы свипирования — пошаговый и по списку, а также функция воспроизведения заданной формы сигнала, что делает прибор универсальным решением как для разработки, так и для проверки устройств связи.

Программное обеспечение генератора включает пакеты общего назначения и специализированные модули для тестирования систем сотовой и беспроводной связи. Для хранения и воспроизведения сложных сигналов используется внутренняя память объемом 1024 Мвыб, что обеспечивает работу даже с длительными последовательностями данных. Встроенные интерфейсы USB, LAN и GPIB дают возможность легко интегрировать прибор в существующую измерительную инфраструктуру и управлять им с использованием различных протоколов.

Таким образом, Keysight M9383A-F14 PXIe сочетает в себе широкий диапазон рабочих частот, высокую спектральную чистоту, гибкость в настройке параметров сигнала и поддержку современных методов модуляции, что делает его надежным инструментом для разработчиков, инженеров и исследователей в области радиосвязи, электроники и телекоммуникаций.
