ГОСРЕЕСТР
Артикул:
m-114296
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
71344-18
Мин. частота (кГц)
—
100
Макс. частота (ГГц)
—
12.4
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

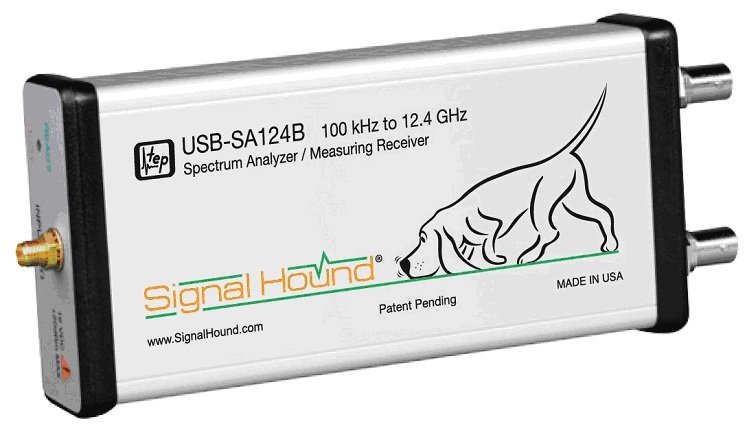

Signal Hound USB-SA124B компактен, прост в использовании и является эффективным инструментом поиска и устранения неисправностей для общего лабораторного использования. Используя последние инновации в области радиочастотных технологий, Signal Hound USB-SA124B обладает чувствительностью, точностью и динамическим диапазоном, которые можно ожидать от устройства, во много раз превосходящего его по стоимости.
Модернизируйте свой Signal Hound USB-SA124B до скалярного сетевого анализатора с помощью нашего генератора слежения USB-TG124A.
Особенности:
- диапазон радиочастот: 100 кГц - 12,4 ГГц;
- широкий динамический диапазон: от -151 дБм до +10 дБм;
- полосы пропускания разрешения (RBW) от 0,1 Гц до 250 КГц и 6 МГц;
- включает измерительный приемник с высоким динамическим диапазоном;
- относительная точность 0,25 дБ;
- от 0 дБм до -125 дБм, от 100 кГц до 1 ГГц, от 0 дБм до -115 дБм, от 1 ГГц до 4 ГГц.
- регулируемые цифровые аудио фильтры;
- точные измерения AM и FM;
- не требуется внешний источник питания - питание осуществляется от двойного кабеля USB.
- мощная цифровая обработка сигнала происходит на компьютере.
- напишите свое собственное программное обеспечение с помощью нашего бесплатного интерфейса прикладного программирования (API).
- данные I/Q с полосой пропускания до 240 КГц.
- частотная развертка до 140 МГц в секунду.
- совместимость с Windows 7/8/10 32- и 64-разрядными операционными системами.
- измерения демодуляции AM и FM.
- связь по USB 2.0 со скоростью 480 MBPS.
- демодулирует AM/FM/SSB/CW аудио в режиме реального времени;
- USB-анализатор спектра;
- измерения фазового шума, гармоники и измерение параметров модуляции в стандартном ПО;
- диапазон рабочих температур 0...70 °С.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
71344-18 |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
12.4 |
|
Фазовый шум
|
-87 дБн/Гц |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Интерфейс
|
USB |
|
Питание
|
От порта USB |
|
Гарантия, (мес)
|
12 |
| Диапазон частот анализатора спектра | 100 кГц...12,4 ГГц |
| Стабильность встроенного источника частоты |
±1E-6 опционально 1E-7 |
| Полосы пропускания анализатора спектра (RBW) | 0.1 Гц...250 кГц и 6 МГц |
| Отображаемый средний уровень шумов (DANL), дБм: | |
| Диапазон частот |
DANL (Аттенюатор на 0 dB, VBW=RBW<100 кГц, опорный уровень -70 дБ, 16 усреднений) |
| 100 кГц - 10 МГц | -147 |
| 10 МГц - 100 МГц | -151 |
| 100 МГц - 3 ГГц | -152 |
| 3 ГГц - 5.5 ГГц | -145 |
| 5.5 ГГц - 7 ГГц | -149 |
| 7 ГГц - 8 ГГц | -147 |
| 8 ГГц - 11 ГГц | -134 |
| 11 ГГц - 12.4 ГГц | -129 |
| Типовой уровень собственных фазовых шумов на частоте 10 ГГц, дБн/Гц | |
| Отстройка от несущей | Уровень фазового шума |
| 100 Гц | -72 |
| 1 кГц | -80 |
| 10 кГц | -87 |
| 100 кГц | -87 |
| 1 МГц | -110 |
| Точность отображения амплитуды сигнала |
± 1,5 дБ (в диапазоне 100 кГц-6 ГГц), ± 2,5 дБ (в диапазоне 6 ГГц-12,4 ГГц) |
| Уровень паразитных составляющих | -103 дБм |
| Диапазон рабочих температур | 0...50 °С |
